磁翻板液位计远传接线的要求

发布时间:2019-05-24   点击次数:

带远传磁翻板液位计是常用的一种液位计,液位计现场与控制室离现场环境有一段距离,用户这时候既想知道现场液位动态,又不方便来回去现场。此时就要用到磁翻板液位计的带远传功能。
金湖凯铭仪表有限公司生产的带远传磁翻板液位计可以配远传装置把液位数据通过4-20mA电流信号输出,然后用屏蔽线缆将磁翻板液位计带远传装置和控制室里的液位显示仪表也就是数显表连接起来,电流信号便传输到数显表上,然后数显表就会显示出来信号。最后就是把相应的液位范围设置成对应的电流信号在4-20mA范围内。这样,最后根据设置的对比信号,就可判断出现场液位。
带远传磁翻板液位计有很多种材质,使用于不同测量介质;而且数显表还可以报警。我们公司的远传接线有 两线制  ,三线制  ,四线制。
磁性液位计的基本型在安装之后基本可以测试运行了,而远传的磁性液位计在安装之后需要对其进行接线。比如说一般要远传4-20mA信号给二次数显仪表,这里就涉及到磁性液位计的远传装置与二次数显仪表的接线。我们知道二次数显仪表一般供电电源是220V,而磁性液位计的远传装置是需要24V电源的,恰恰二次仪表有24V变送电源,也就是说只要给二次仪表供电,然后把液位计远传装置与二次仪表接线正确后,就可以正常传送液位信号了。而正确的接线要求是:正极对正极,负极对负极,这个在接线端子部位都有明确标注。
当磁性液位计配套报警开关,改为开关量远传输出的话,那么这个时候也可能接二次仪表,也可能直接接气动泵阀,控制启动停止。当然接线还是一样。
当然除了正确的接线要求以外,还有分细致的要求,比如:
1、磁性液位计在配线的时候应该避开大容量的变压器,电动机以及干扰源,因为这些会影响到液位计在接线时候会产生一定的误差。
2、对于一些防爆型的,为了确保防爆的性能,因此必须是要有规定原则来配线。

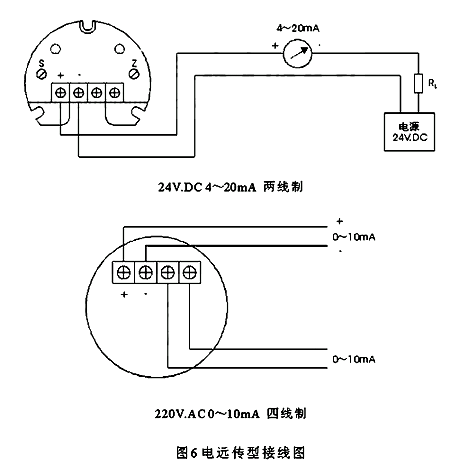

3、拧下接线盒的接线端盖的时候,要将电缆穿过电缆的接头来相对接,并是要连接到24VDC两端,如图6所示。
4、要根据需要的连接接地的端子来接。
5、拧紧接线盒的时候要把接线的端盖合上。
以上就是今天为大家介绍磁性翻板液位计接线方面的一些要求和注意事项等,希望通过以上讲述大家在今后都能够对磁性浮子液位计进行正确的接线操作等。想了解更多的磁性浮子液位计的相关内容,欢迎咨询本厂。
