侧装式磁翻板液位计功能与适用范围
侧装式磁性浮子液位计(以下简称液位计)。适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测 。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号,通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表,由于具有磁性耦合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位汁具有就地显示的直读式特性,不需多组液位计组合, 可以单体进行全量程测量。设备少开孔,显示清晰,标志醒目, 读数直观等优点 。

侧装式磁翻板液位计工作原理
液位计是利用其内部的磁性浮子随液位变化产生的磁位移,使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时,由红色转为白色,红色始终表示液位的高低。

侧装式磁翻板液位计特点
1.适用于容器内液体介质的液位测量,除现场显示外,可配远传变送器、液位控制器等设备。
2.显示直观醒目,显示方向可根据用户要求改变显示方向。
3.测量范围大,不受容器高度限制。
4.显示器组件与被测介质完全隔离,故密封性好可靠,安全。
5.结构简单,安装方便,维修简易。
6.耐腐蚀,防爆。

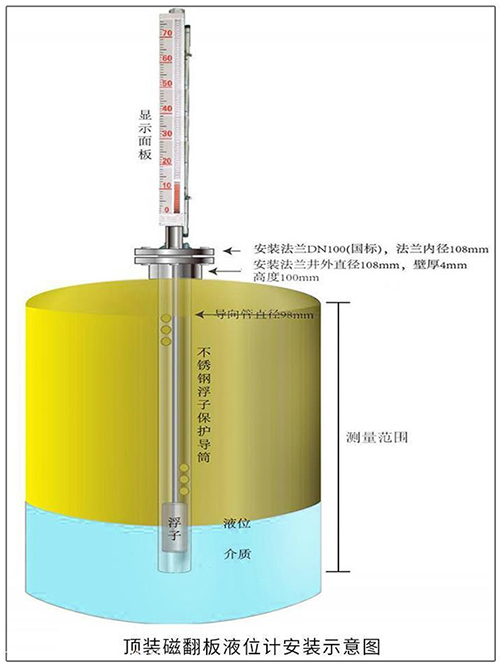

顶装式磁翻板液位计功能与适用范围
顶装式磁性翻柱液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带动顶杆上端的磁钢上下变化,经磁性耦合作用,使显示器组件的磁性翻柱翻转达到跟踪液体液位变化,故显示醒目,读数直观,因显示器组件与被测介质完全隔离,故使用安全可靠。该液位计适用于各种地下槽、池等容器,以及不适宜侧面开孔的容器的液位显示,如配上配套仪表可用于远传检测,以实现自动控制功能。

顶装式磁翻板液位计工作原理与特点
原理:根据浮力原理和磁性耦合原理而制成的,当被测容器内的液位上下变化时带动浮球,并通过与之相连的连杆上端的永久磁钢上下移动,经磁性藕合而使显示器中的翻柱翻转。当液位上升,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,红白界位处就为容器内介质液位的实际高度,从而实现液位自动跟踪显示。
特点:1.在容器不适宜侧面开孔及容器周围空间很小时,可在容器上部和下部都可安装本形式的液位计。
2.适用于粘度较大的液体介质。
3.显示器的观察方向可任改变。
4.结构简单,安装方便,维修简易。

顶装式磁翻板液位计技术参数
1.测量精度:±10mm
2.工作压力:≤2.5MPa
3.介质密度:≥0.5g/cm3
4.工作温度:-20℃~+250℃
5.测量范围:500-5000mm
6.介质粘度:≤0.4Pa.s
7.本厂出厂连接法兰尺寸:DN100 PN1.6
连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。
若采用其他法兰标准请用户在订货时注明。
法兰连接孔分布形状:正方形。
