远传4-20ma磁翻板液位计

远传4-20ma磁翻板液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:CMX311573AST

远传4-20ma磁翻板液位计产品概述
磁翻板液位计有两种主要品种,分别采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。
磁翻板液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。
液位计(PTFE:聚四氟乙烯)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
液位计(PP:不锈钢本体内衬聚丙烯)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制
备注:其实如果腐蚀性不大而且不符合上面的工况,但是却需要防腐,那么一般性的弱腐蚀性液体选用304不锈钢或者316L不锈钢也可以。

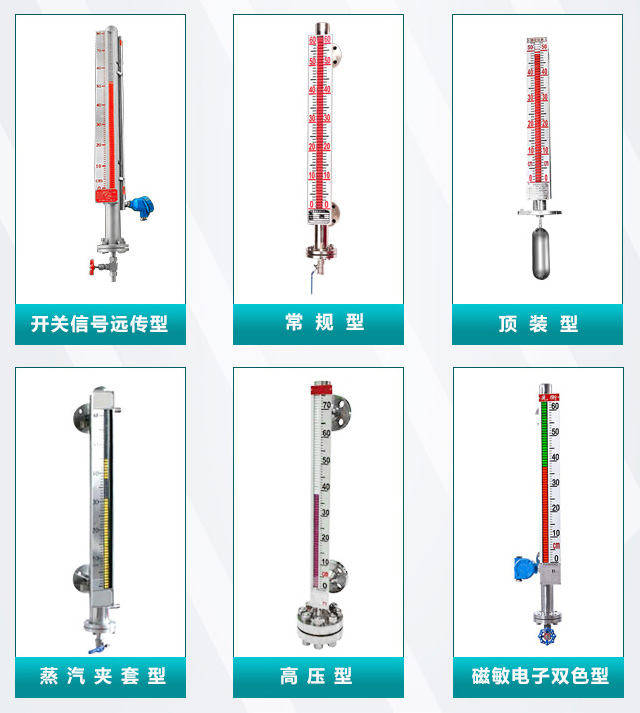

远传4-20ma磁翻板液位计产品分类图


远传4-20ma磁翻板液位计工作原理
液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
UHZ磁翻板液位计结构如下图所示
远传4-20ma磁翻板液位计结构原理图

远传4-20ma磁翻板液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180°液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的开关动作,实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。

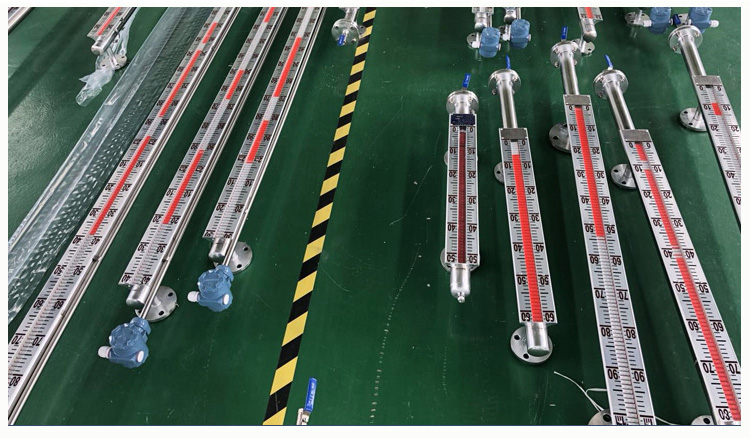

远传4-20ma磁翻板液位计产品图


远传4-20ma磁翻板液位计技术参数

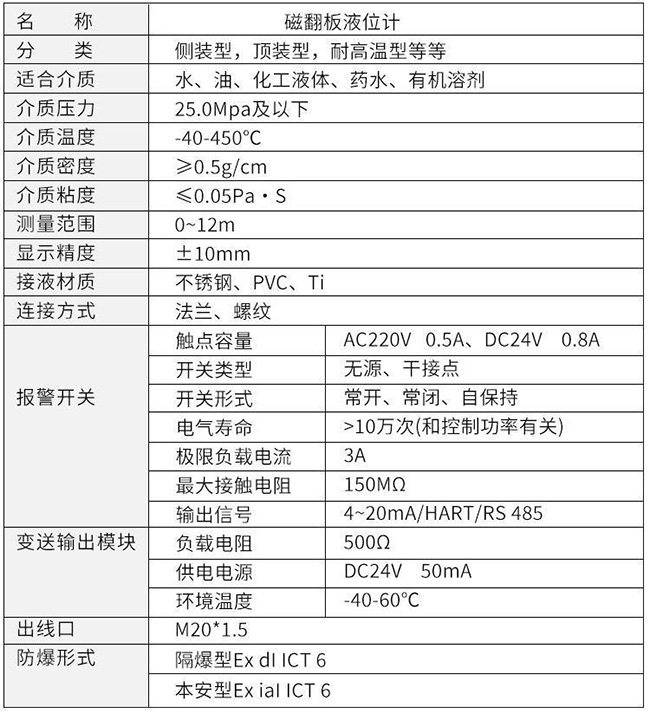

远传4-20ma磁翻板液位计技术参数表

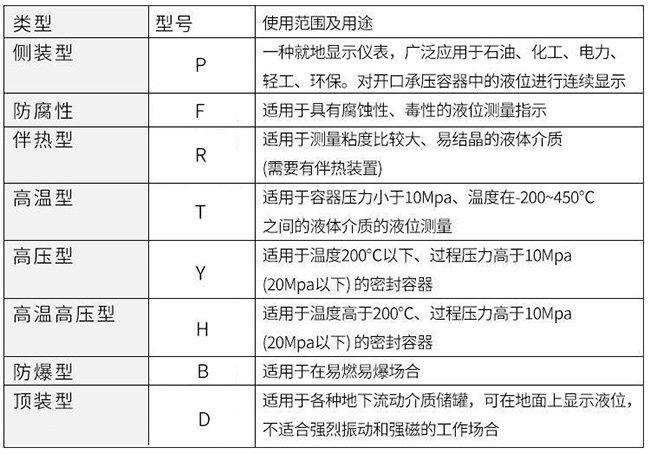

远传4-20ma磁翻板液位计使用范围及用途对照表


远传4-20ma磁翻板液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗液位计的主导管清除杂质;

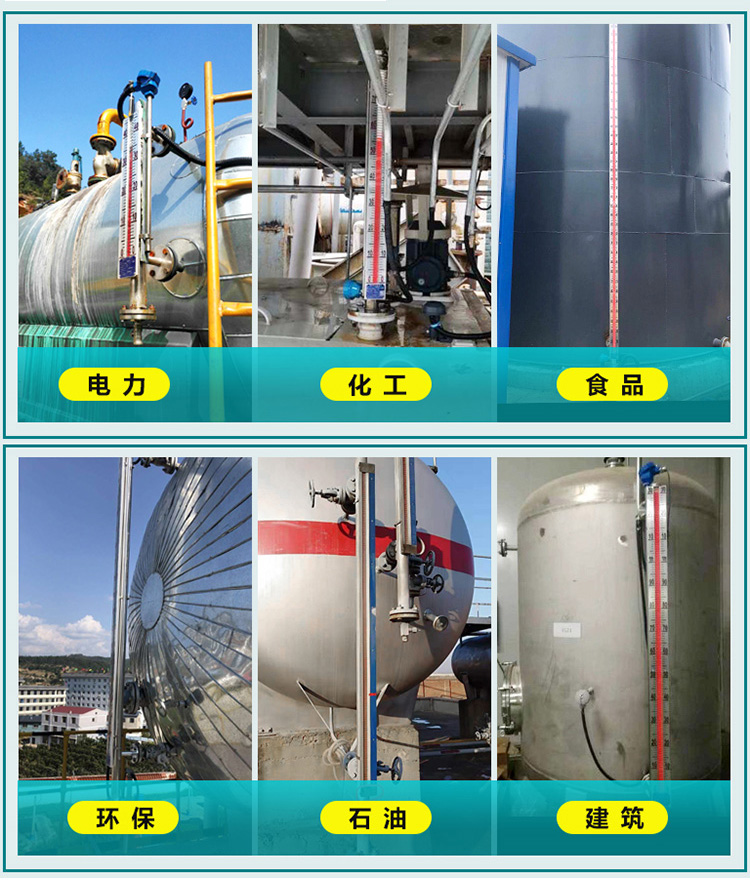

远传4-20ma磁翻板液位计现场安装使用图


远传4-20ma磁翻板液位计安装使用与维护

1.液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。

2.液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3.液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。

4.液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵或乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5.因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。

6.根据介质情况,可定期找开排污法兰清洗主体管沉淀物质。

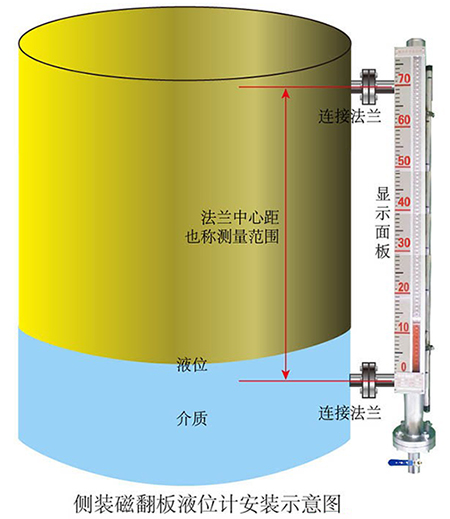

远传4-20ma磁翻板液位计安装示意图

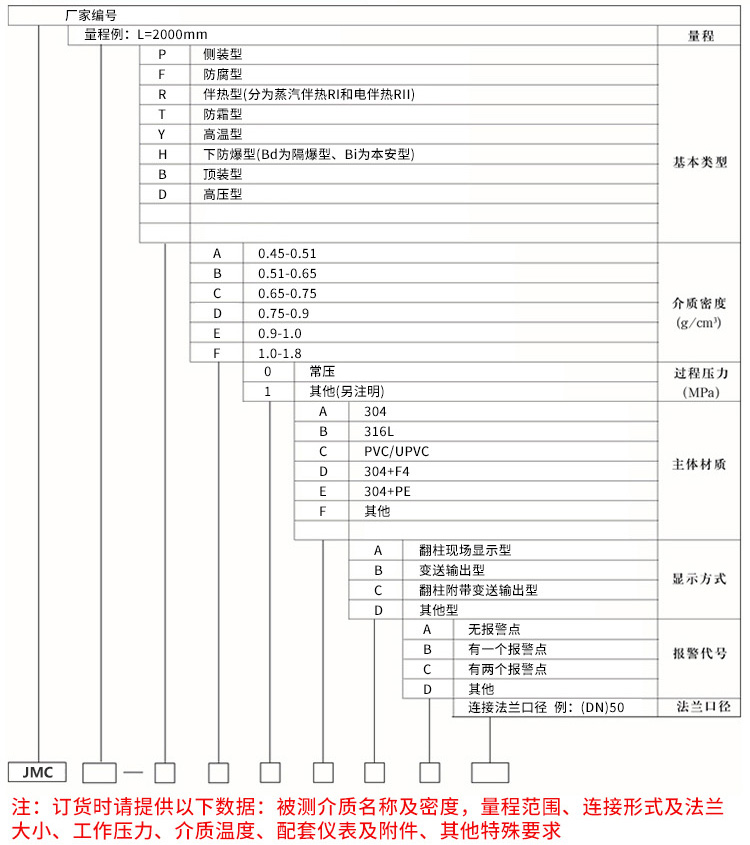

远传4-20ma磁翻板液位计型谱
远传4-20ma磁翻板液位计规格选型表
