关于磁翻板液位计的接线方法说明

发布时间:2021-03-10 08:23:34  点击次数:5779次

磁翻板液位计是一种在罐区普遍在使用的液位仪表,不仅可以就地现场显示,也可通过4~20mA远传信号输出,一般是两线制。本文可以介绍一个接法,磁翻板液位计正*接仪表24V输出端,磁翻板液位计负*接仪表4~20MA输入端的正*,然后仪表的4~20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制,那就好办了,液位计的电源正负*接供电电源正负*。4~20MA正负*分别接仪表的4~20MA输入端的正负*。
如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应液位计的正负端子,输出端正负对应仪表的正负。
磁翻板液位计接线注意事项
鉴于磁翻板液位计接线出错,轻则导致测量不准,重则造成仪表损坏,所以在对磁翻板液位计进行接线操作时,一定要注意以下几点:
1、在配线时应避开大容量的变压器、电动机或干扰源;

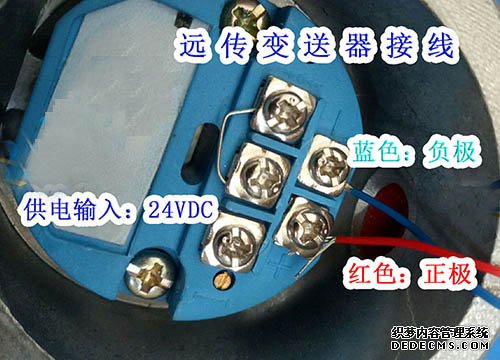

2、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到24VDC两端;
3、根据需要连接接地端子;
4、拧紧接线盒的接线端盖;
5、对于防爆型仪表,为确保防爆性能,必须按有关规定配线;
带远传磁翻板液位计有很多种材质,使用于不同测量介质;而且数显表还可以报警,远传接线有 两线制,三线制,四线制。
