关于磁翻板液位计的分类结构和工作原理

发布时间:2021-03-10 08:12:50  点击次数:1691次

一、磁翻板液位计常规分类:
1.按安装方式分为:底装式磁翻板液位计、侧装磁翻板液位计、顶装式磁翻板液位计;
2.按压力等级分为:低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计;
3.按防腐蚀程度为:非防腐型磁翻板液位计、防腐型(耐腐型)磁翻板液位计;
4.按压力等级分为:低压型磁翻板液位计、中压型磁翻板液位计、高压型磁翻板液位计;
5.按专用场合分为:液氨专用型磁翻板液位计、液化气专用型磁翻板液位计、LPG加气站专用型、卫生标准型磁翻板液位计、液体硫磺专用型磁翻板液位计、重油大罐型磁翻板液位计。
二、磁翻板液位计结构
磁翻板液位计共有三部分组成:非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管,其长度要略长于需要监控的液面高度;磁性浮子外壳系用薄不锈钢板焊制而成,内镶嵌强磁铁棒,磁性浮子放在立管内;磁性显示翻板用卡环固定在立管外侧,立管上、下两端用法兰盖封死,在立管最低位置安装排污管。在液位显示器安装时应保证立管的垂直度,以使浮子在立管内能自由浮动。

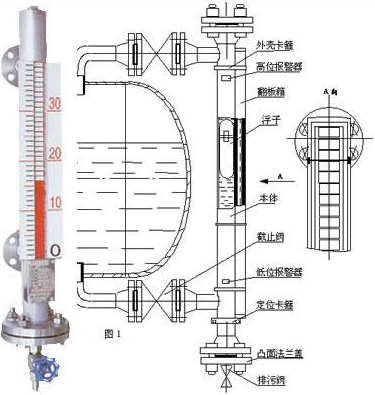

是由翻板指示器、标尺、主体管道、磁性浮子、连接法兰、排污阀组成
三、磁翻板液位计工作原理
液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
