浮子液位计的结构和工作原理

发布时间:2021-03-18   点击次数:

浮子液位计(以下简称液位计)。适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测 。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号,通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表,由于具有磁性耦合的隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位汁具有就地显示的直读式特性,不需多组液位计组合, 可以单体进行全量程测量。设备少开孔,显示清晰,标志醒目, 读数直观等优点 。

浮子液位计结构
浮子液位计共有三部分组成: 非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管,其长度要略长于需要监控的液面高度; 磁性浮子外壳系用薄不锈钢板焊制而成, 内镶嵌强磁铁棒, 磁性浮子放在立管内; 磁性显示翻板用卡环固定在立管外侧, 立管上、下两端用法兰盖封死, 在立管zui低位置安装排污管。在液位显示器安装时应保证立管的垂直度, 以使浮子在立管内能自由浮动。

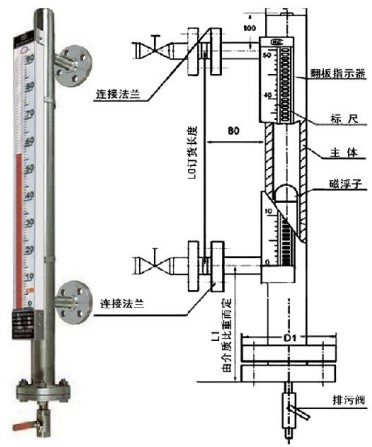

是由翻板指示器、标尺、主体管道、磁性浮子、连接法兰、排污阀组成。
浮子液位计工作原理
液位计是利用其内部的磁性浮子随液位变化产生的磁位移,使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时,由红色转为白色,红色始终表示液位的高低。
