双氧水液位计

双氧水液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:DHR929274LZR

双氧水液位计最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警控制或联锁;配上干簧芯片组液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,传输给计算机、调节器、液位数显仪,实现远距离指示、检测、记录与控制,该系列液位计广泛用于:石油、化工、冶金、制药、食品、电力等各种生产过程中的液位测量。
双氧水液位计产品分类图


双氧水液位计技术参数

双氧水液位计技术参数对照表

双氧水液位计使用范围及用途对照表


双氧水液位计工作原理
磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。
双氧水液位计工作原理图


双氧水液位计产品特点
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全  双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。
5、带精美的磁钢校正器,现场随意校调技术参数。

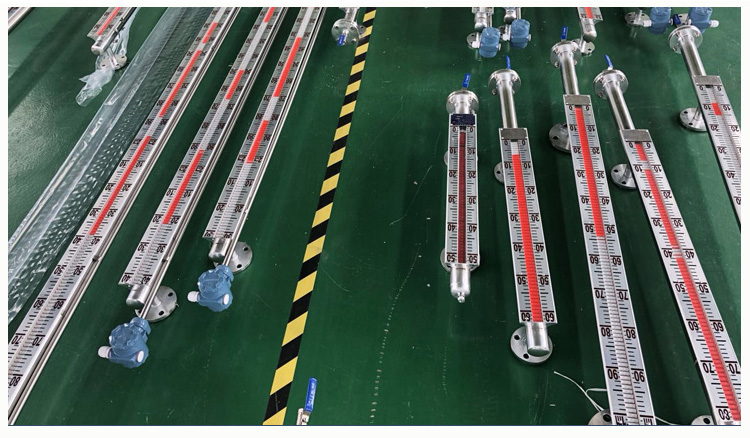

双氧水液位计产品图


双氧水液位计的正确组装使用及维护
1、本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
双氧水液位计侧装式安装示意图

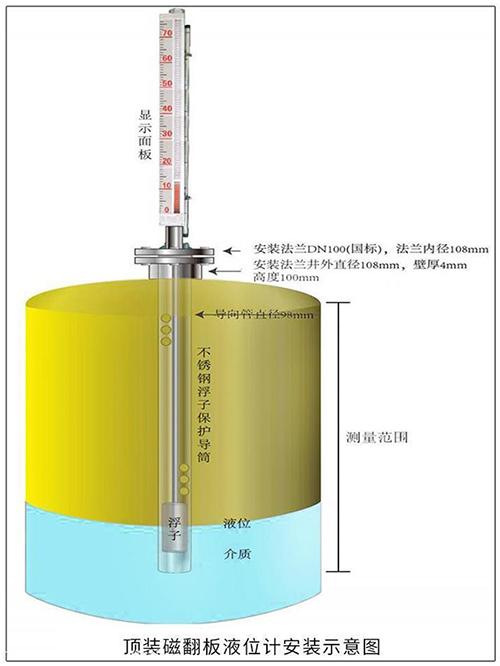

双氧水液位计顶装式安装示意图


双氧水液位计结构与外形尺寸

双氧水液位计结构外形图


双氧水液位计应用须知

1.侧装式液位计与被测容器的上下分液管间最好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。

2.安装液位计时,法兰中心线垂直度≤4%,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。

3.配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm,与交流电源同路平行铺设时,至少应保持20厘米以上的间距,最好单独穿铁管铺设,或用 屏蔽二芯电缆铺设,屏蔽层只能一端接地。

4.选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。

5.对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。

6.外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

双氧水液位计现场安装使用图


双氧水液位计型谱

双氧水液位计规格选型表
