压力式水箱液位计检定装置的原理特点及实现

发布时间:2018-07-09   点击次数:

一、液位计压力式水箱检定装置的组成和工作原理
1.组成
水箱和标准数字压力校验仪组成液位计压力式水箱检定装置。
2.工作原理
液位计检定装置工作前,首先根据被检液位计类型选择连接水箱位置,对主水箱注水,读取数字压力校验仪和被检液位计的零位差,依据JJG971-2002《液位计检定规程》进行检定。
(1)正行程检定:轻轻打开水箱正行程检定控制阀,进行逐点控制并读数,使检定点均匀分布在被检液位计整个测量范围内, 直至液位升到测量上限,关闭阀门。
(2)反行程检定:轻轻打开专用管路的排水阀门,使液位慢慢下降,逐点控制并读数,完成液位计的示值检定过程。
二、液位计压力式水箱检定装置的技术特点
1.准确度等级
选用的计量标准器:主标准器为数字压力校验仪,测量范围为0~25kPa,准确度等级为0.02级(优于JJG971-2002中标准压力发生器的技术要求,即0.05级),数字压力校验仪的单位可在kPa和mmH2O中切换。
2.量程
所配备的2.3m高水箱和数字压力校验仪可实测液位小于等于2m。
3.可检测液位计种类多
该检定装置可检测磁翻转液位计、浮筒(浮球)式液位计、反射式液位计、压力式液位计、液位开关等多种液位计量器具。
4.操作简单、读数准确
根据不同类型的被检液位计,选择适当的接口。用正行程控制阀门进行正行程示值检定,用排水口控制阀门进行反行程示值检定。使用数字压力校验仪直接对液位读数,减少了用钢直尺做主标准器的人为读数误差。
三、液位计压力式水箱检定装置的实现

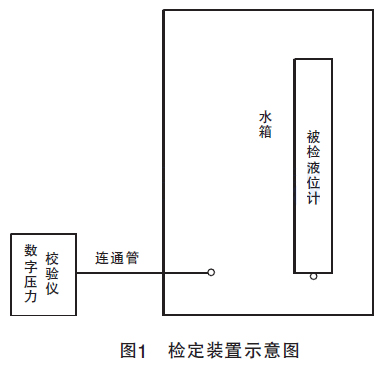

该检定装置如图1所示,包括数字压力校验仪、水箱、连通管、水箱、各种液位计接口和固定装置。
检定过程中,不同被检液位计根据各自的原理测量水箱中水的液位,与数字压力校验仪测量同一液位值进行比较,计算示值误差。
经过与其他试验装置验证比较和长期使用证明,该装置结构合理、测量准确、安全系数高、使用效果良好,能够解决各种类型液位计的量值传递问题。
