磁翻板液位计中心距与量程范围的区别

发布时间:2020-03-16   点击次数:

磁翻板液位计又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。
磁翻板液位计在产品生产及产品的造型及与安装过程中,经常会遇到一个关于产品的专有名词中心距,中心距到是指什么,是指的仪表的那一段距离,对于仪表的测量有会有什么样的一个关系。下面为对此存在疑问的广大用户加以说明。
要理解中心距的概念,首先我们要清楚磁翻板液位计的的安装方式,磁翻板液位计的有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计。
我们知道侧装磁翻板液位计作为一个测量储罐的连通器,有上下两只连接法兰与罐体相连通,中心距就是指的侧装式磁翻板液位计从上面的连接法兰中心到下端连接法兰中心的这段距离。正是这段距离才是测量液位的最有效的距离。而对于顶装式磁翻板液位计,因为它只有下端有连接法兰与储罐相连通,因此也就不存在中心距了。具体的解释可由下图加以说明。

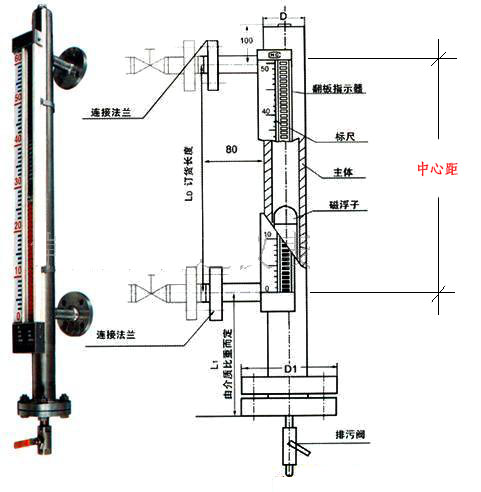

磁翻板液位计中心距示意图
1、从结构图可以看出,法兰中心距不代表整体液位计的长度(高度)。刻度指示用的翻板长度(高度)也要比法兰中心距稍微长一点(多出的部分是名牌和翻板顶部一些部分)。
为什么整体的长度会比中心距(液位测量量程)长呢。因为从上面结构图我们可以看出,当液位刻度为0或的时候,(浮力原理)浮子的上端要与刻度0对齐,那么主体钢管道也要零点刻度往下延长,以便留有浮子长度(浮子的长度根据介质密度来决定)的空间。同样,液位满量程的时候也是一样考虑。而且还要加装排污阀,排污阀的操作空间也要考虑在安装空间的因素里面。以前我们都一致确定测量范围不能等同于中心距,因为中心距就是上下端两法兰中心之间的距离,而现场可能因为安装空间的限制导致本来罐体高4米最后安装法兰中心距却只有3米7。不过这个时候,有很多厂家和客户会认为磁翻板液位计的中心距为3米7那么测量范围也只有3米7,这个概念本身是错误的。下面凯铭仪表就来解释下具体原因。
首先磁翻板液位计是根据类似U型管道两边压强相同的概念为基础的,利用浮力原理公式作为计算模型。就是说罐体内的液位上升,磁翻板液位计管道内的液位也会上升,从而浮子上升了显示了液位刻度。说道这里,你会发现,虽然法兰中心距为3米7,但是我的浮子主体管道可以延长,刻度面板也可以延长,只要顶部有空间,管道和面板延长至4米5也是没问题的。由此看来,磁翻板液位计中心距在某些情况下,不能等同于测量范围的。
