船用玻璃管液位计

船用玻璃管液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHG
  • 测量范围:0-1000mm
  • 精度等级:1mm
  • 公称通径:DN20 DN25
  • 适用介质:水 油 醇 纯净液体
  • 工作压力:常压
  • 工作温度:常温
  • 供电方式:24VDC
  • 订货号:UDHOKDRQT606

船用玻璃管液位计概述

玻璃板、玻璃管液面计为直观液位测量仪表,用来直接或间接地指示各种塔、罐、槽、箱等容器的液面位置(油、水、酸、碱、盐等各种介质)仪表两端各装有一个针型阀,当玻璃管发生意外事故而破碎时,针型阀在容器压力作用下自动关闭,以防止容器内介质继续外流。

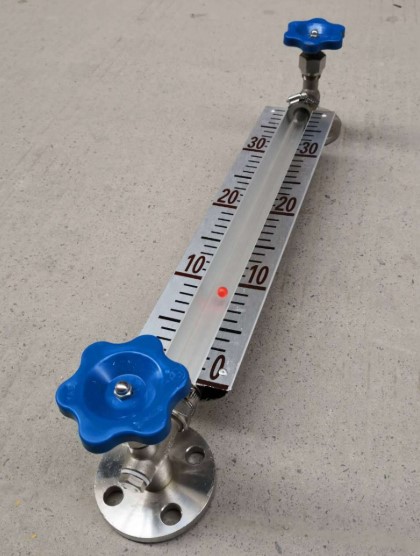

船用玻璃管液位计产品图


船用玻璃管液位计规格型号

1、法兰的公称直径DN20

2、法兰型式:A型-平面法兰HG5012-58,B型-凸面法兰院HG5012-58

3、结构形式:“标准型”D-与“保温型”W

4、材料分类:Ⅰ(类材料)-碳钢,Ⅱ(类材料)耐酸不锈钢

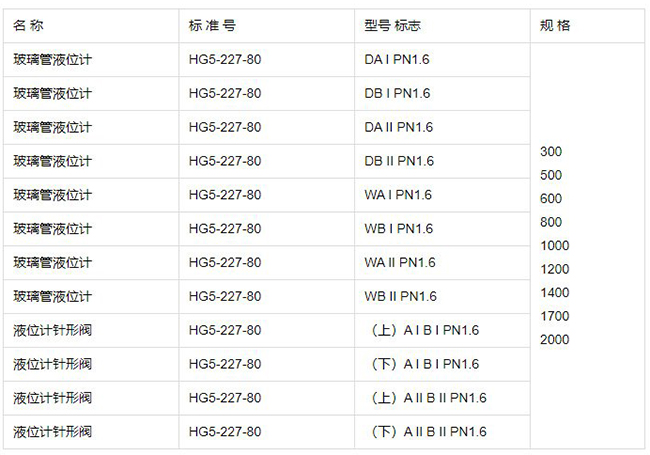

船用玻璃管液位计规格型号表


船用玻璃管液位计主要技术指标

船用玻璃管液位计技术参数对照表


船用玻璃管液位计结构和原理

仪表在上下阀上都装法兰连接,使保持法兰表面光洁,通过法兰与容器连接构成连通器,透过玻璃板或玻璃管,可直接读得容器内液位的高度。

在上下阀内都装有钢球,当玻璃板或玻璃管因意外事故破坏时,钢球在容器压力作用下,阻塞通道,这样容器便自动密封,可防止密封内的液体继续外流。

在仪表的阀端装有阻塞螺钉,可供取样用,或在检修时放出仪表中剩余液体使用。

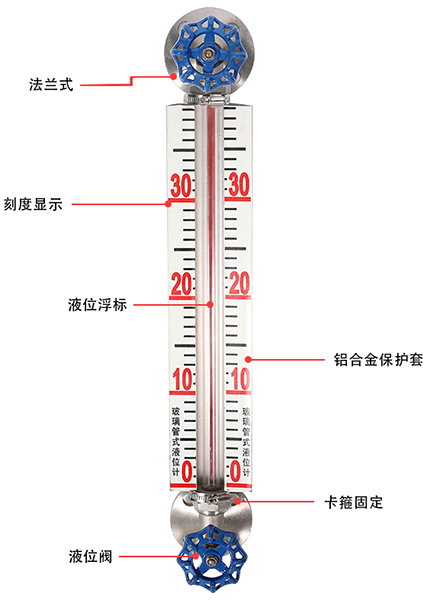

船用玻璃管液位计结构原理图

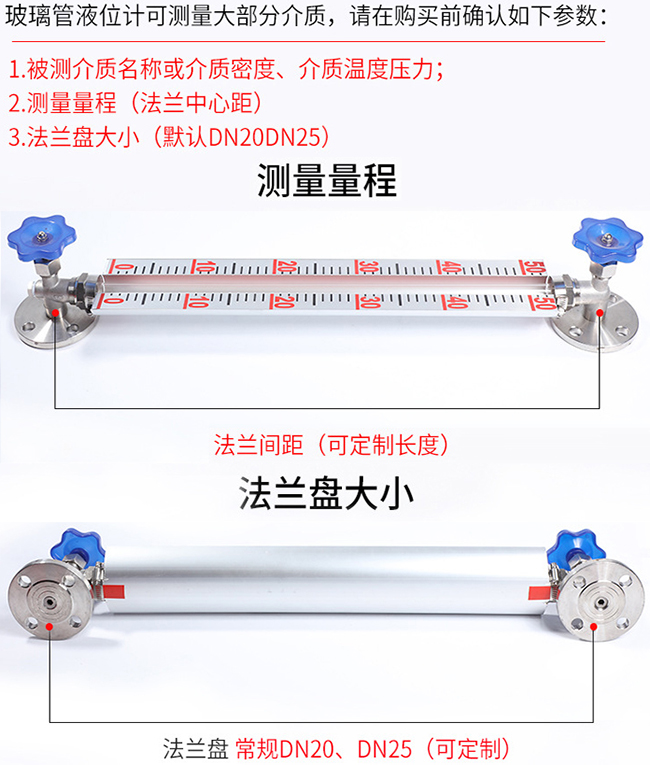

船用玻璃管液位计购买须知

船用玻璃管液位计选型表


船用玻璃管液位计使用须知

为保证自密封作用,容器内介质压力应大于0.2MPA。在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。

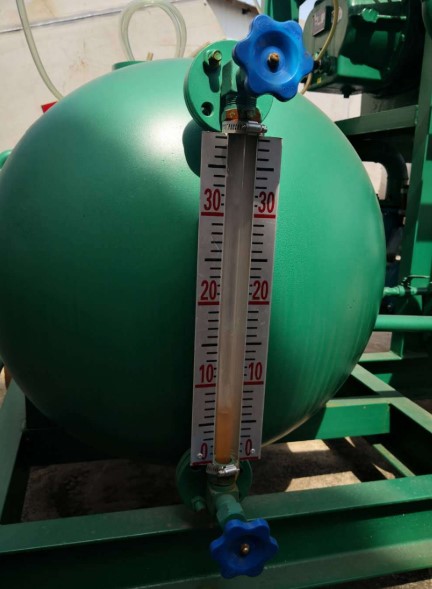

船用玻璃管液位计现场安装使用图
