卫生型磁翻柱液位计

卫生型磁翻柱液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:WHN173456OCR

卫生型磁翻柱液位计产品概述
磁翻板液位计是本公司引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先进性、实用性。

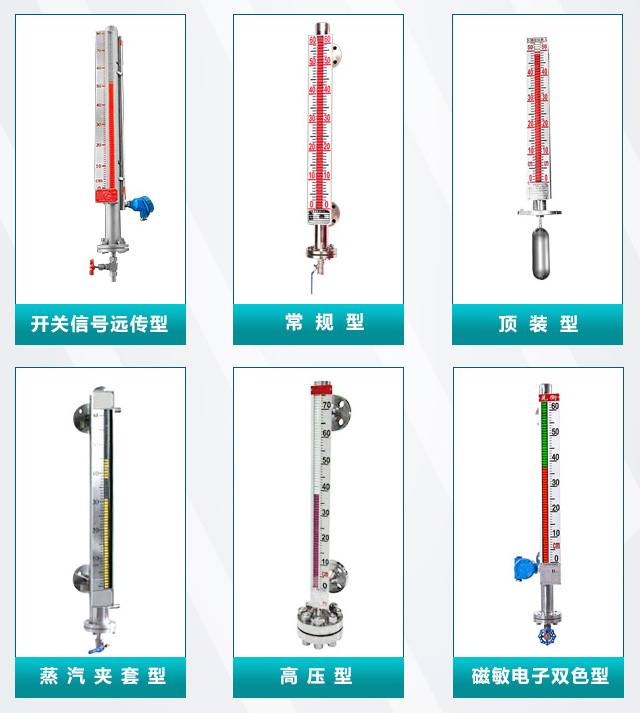

卫生型磁翻柱液位计产品分类图


卫生型磁翻柱液位计技术参数
卫生型磁翻柱液位计技术参数表

卫生型磁翻柱液位计使用范围及用途对照表


卫生型磁翻柱液位计应用范围
广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。
注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗液位计的主导管清除杂质。
卫生型磁翻柱液位计现场安装使用图


卫生型磁翻柱液位计安装使用与维护
1、安装时液位计筒体内不允许有铁屑、焊渣等异物进入,以免卡死浮子,液位计必须垂直安装。(┴≤30°)
2、液位计与容器之间应安装截止阀,以便检修清洗时关闭液料,液位计周围不允许有强磁场,以免影响正常 工作。
3、安装完毕,翻柱可能是花的,或使用过程中,由于液位突变等其它原因造成个别翻柱不翻转,这时可用磁 钢进行较正,使零位(液位)以上翻成白色。
4、使用时,应先打开上阀门,然后缓慢打开下阀门,防止磁浮子急速上升,造成翻柱翻乱。
5、使用过程中应定期进行清洗,清除筒体内的污垢杂质。
6、对超过3.5米以上的液位计需考虑增加中间加固支承耳朵攀以增加其强度与稳定.
7、在使用过程中,如发现零、部件损坏,可直接与我公司联系,我公司备有客户订购产品档案,可及时予以解决。
卫生型磁翻柱液位计安装示意图


卫生型磁翻柱液位计测量原理
UHZ型磁翻板液位计测量原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连,这样测量管内的各种条件与容器内的一样。浮子内安装永久磁铁系统,将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条,当液位变化时,浮子内磁铁系统带动磁翻板指示器指示容器内相应的液位值。当测量管中的浮子随被测液位等量变化,浮子中磁体与显示板上显示色柱中的磁性体耦合作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位数值。就地显示的液位计具有显示直观、醒目、视角宽,结构紧凑合理。安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测出不会受到影响,是理想的液位检测仪表。若配置UR型电阻液位传感器,或UB型电阻电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~20 mA)有标准信号,在此基础上,我公司在磁翻转的液位变送器和磁浮球液位变送器方面,引直了HART技术,从而满足了现场总线(模拟和数字的混合)的需要。HART   采用频移键控(FSK)技术,以配合工业控制计算机联网。
卫生型磁翻柱液位计工作原理图


卫生型磁翻柱液位计的结构特点
1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
2、配上下限开关输出,可实现远距报警,限位控制。
3、配变送器可实现液位远距报指示,检测与控制。
卫生型磁翻柱液位计结构图


卫生型磁翻柱液位计型谱

卫生型磁翻柱液位计规格选型表
