低温型磁翻柱液位计

低温型磁翻柱液位计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-UHZ
  • 测量范围:0~12m
  • 精度等级:±10mm
  • 公称通径:DN20-DN100
  • 适用介质:水 化工原料 油 液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:≤400℃
  • 供电方式:24VDC
  • 订货号:GGCVJSBVE382

低温型磁翻柱液位计产品概述
磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。 UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

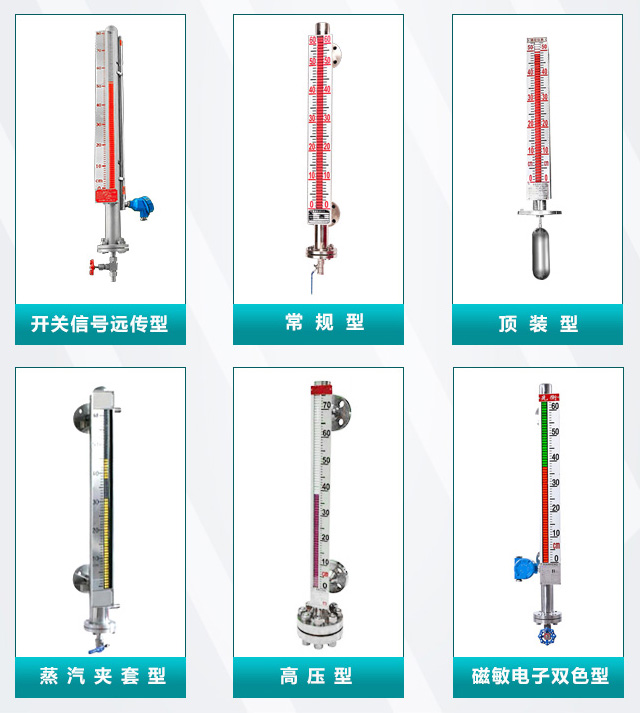

低温型磁翻柱液位计产品分类图


低温型磁翻柱液位计技术参数
低温型磁翻柱液位计技术参数表

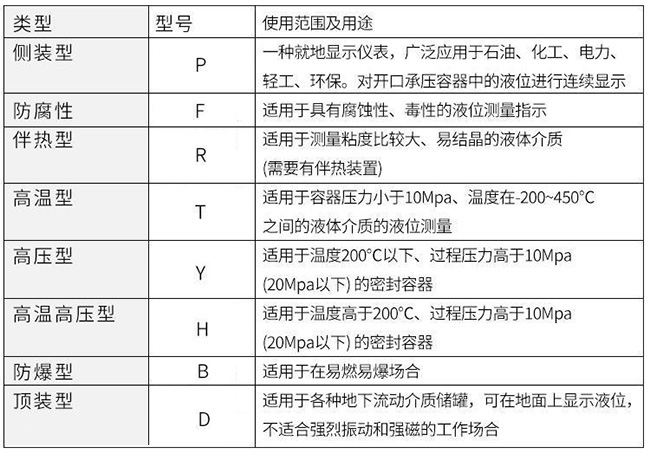

低温型磁翻柱液位计使用范围及用途对照表

低温型磁翻柱液位计系统构成及接线
1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、 电远传 由测量单元和变送单元两部分组成。
3、 本安防爆
a带本安防爆,上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型 适合使用于Ⅱ类电器设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。
c使用注意事项
1变送器外壳设有外接地,用户使用时必须可靠接地。
2安全栅的适用应遵守有关使用说明内容。
3变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5mm2,电缆允许分布电容为0.8μF。
低温型磁翻柱液位计接线图


低温型磁翻柱液位计安装使用与维护
1、安装必须垂直,以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。
4、投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不使浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。
6、根据介质情况,可定期打开排污法兰清洗主体管沉淀物质。
低温型磁翻柱液位计安装示意图


低温型磁翻柱液位计结构原理与工作特性
磁翻板液位计的结构原理如图,本体是一根连通管体,通过法兰与用户容器连接,连通管体内有一磁性浮子,随着液位的升降而升降。管体外面固定由翻柱组成的指示器,翻柱由红白两色组成,液拉未上升前为白色,当液位上升磁性浮子跟随上升,并通过磁耦合带动翻柱转动180度,翻成红成红色来指示液位,红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀,当需要时可打开排污阀,排除污垢。而上方设有排空螺栓,需要时可旋松螺栓排除空气。
在管体一侧可按用户需要加装上下限报警器,报警器分二种:(1)XG型报警器:报警器内装有动合型(常开)干簧管,当主体管内浮子随液位升(降)至报警设定点时,浮子内的磁钢将使干簧管闭合,发出接点信号,而当浮子随液位升(降)离开报警点后,该点信号自动撤消。(2)XJ型报警器:报警器内装有受磁耦合驱动报警开关,当浮子越过上下限报警点时,带动报警开关动作发出信号,实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能,对生产过程中的安全运行起到了非常重要的作用。
在管体的另一侧可按用户需要加装电远传变送器,将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。
低温型磁翻柱液位计结构图


低温型磁翻柱液位计特点
1、结构简单,坚固。先进的技术,新颖的设计
2、抗压,指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条,便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力:标准型≥4.0MPa ,中压型:6.3MPa,高压型:10.0MPa,16.0-42.0MPa
8、温度:标准型≤120℃, 中温型≤220℃,高温型≤450℃
9、可进行密度差≥0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换,增加限位开关和远传系统
11、远传电流输出:4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。
低温型磁翻柱液位计现场安装使用图


低温型磁翻柱液位计型谱

低温型磁翻柱液位计规格选型表
