乙二醇冷冻液罐液位计,乙二醇储罐液位计

发布时间:2020-11-15 12:59:53  点击次数:1312次

乙二醇冷冻液罐液位计产品概述

磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
配置上下限开关输出可实现远距离报警、限位控制。配置变送器, 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。

乙二醇冷冻液罐液位计型谱
UHZ 磁翻板液位计
测量型式 25 侧侧安装式
27 顶部安装式
28 侧顶安装式
29 侧底安装式
26 底部安装式
显示方式 1 双面板式
2 单面板式
3 单带夜光型
4 LED显示型
远传方式

无可省略
L 远传型
防爆形式 O 普通型
G 隔爆型
Z 本安型
F 配安全栅
液位控制 O
S (报警)开关

乙二醇冷冻液罐液位计工作原理

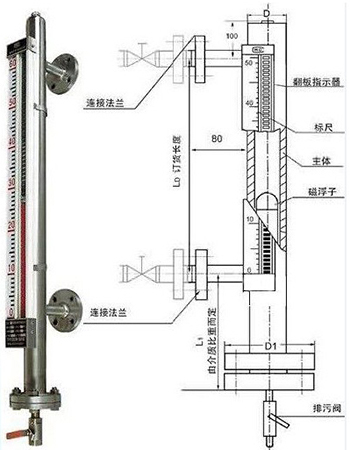

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。

乙二醇冷冻液罐液位计产品特点
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全  双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。
5、带精美的磁钢校正器,现场随意校调技术参数。

乙二醇冷冻液罐液位计技术参数
测量范围 150~8000mm或远输条件不允许超过长度的液位计可采用分段制造
工作压力 最高16.0MPa
工作温度 ≤420℃
精确度 ±10mm
介质密度  UHZ-517C12B、C、D、E≥600kg/m3
环境振动 频率≤25Hz  振幅≤0.5mm
跟随速度  ≤0.08m/s
介质粘度  ≤0.4Pa.s
过程连接 旁路侧面安装法兰DN25,PN4.0
法兰标准 HG20592~20635-97其它法兰标准请用户注明。
材质 旁路管:00Cr17Ni14M2(316)
浮子
翻柱 陶瓷
开关 液位报警(控制)
开关类型 凸轮磁驱动开关,单刀双投,具有防震保护
触点容量 10A  250VAC
环境温度 -50~180℃
防护等级 IP65
防爆标志 隔爆型ExdIIBT1~T6
变送器 LB远传
测量范围 300~8000mm
输出信号 4~20mADC二线制
电源 24VDC(15~35VDC)
精确度 ±10mm
负载能力 600∩(24VDC供电时)
环境温度 -40~80℃
防护等级 IP65
防爆标志 本安型:ExiaIICT4;防爆型:ExdIIBT4
电气接口 M20*1.5
可选项
L 排污阀
液位开关,G、M、N、S、T任选
R 4~20mA二线制变送器
D 隔爆型:dIIBT4
E 本安型:ibIICT4
F 配隔离安全栅
A XGTH-510(竖式)显示调节报警仪
B XGTA-810(横式)显示调节报警仪
J2 循环水加热夹套
J4 电伴热装置
--口 测量范围(mm)
--口 介质密度(g/cm3)
--口 工作压力(MPa)

乙二醇冷冻液罐液位计的正确组装使用及维护
1、本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、安装必须垂直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
