顶装式不锈钢磁翻板液位计在大输液药品浓配中的应用说明

发布时间:2021-01-23   点击次数:

1、引言
顶装式不锈钢磁翻板液位计不同于其他顶装式不锈钢磁翻板液位计的结构主要区别在于它是基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量最为理想。
在大输液药品生产中, 越来越多地采用全封闭的配料罐配制药液。为了准确测量罐内药液的高度, 设备生产厂家习惯选用静压式液位计或超声波液位计侧量液位。然而上述仪表在大输液浓配过程中使用时, 仪表寿命偏短, 工作不稳定, 液位示值频繁出现“ 抖动”和“ 打满” 现象。经过分析故障原因,我们发现仪表选型不当是造成仪表无法稳定工作的主要原因。根据浓配的工艺特点, 我们选用了磁力顶装式不锈钢磁翻板液位计取代原装仪表进行液位测量, 取得了良好的效果。沸, 配料罐必须定期用120 ℃ 左右的纯蒸汽消毒,这样对液位计在高温环境中工作的各项性能提出了更严格的要求。药液煮沸以后, 罐内液面以上形成有一定压力的蒸汽层, 由于蒸汽的压力和密度有较强的随机性, 它严重干扰了超声波的反射面和罐底的静压值, 液位示值自然出现“ 抖动” 和“ 打满”现象。在使用过程中还发现, 消毒时进入罐内的高温蒸汽对液位计影响刨是大, 它是造成液位计工作不稳定和寿命偏短的主要原因之一。因此在浓配罐上安装的液位计必须能够克服上述不利因素的影响, 而且能够在120 ℃ 左右的温度条件下稳定工作。
2、问题分析大输液药品的配制就是将原料药物加入所需的溶剂中配制成一定浓度的药液, 配制方法有浓配法和稀配法。在稀配过程中,药液温度保持在50 ℃ 左右, 静压式液位计和超声波液位计都能比较好地满足使用要求。而在浓配过程中, 药液需要长时间煮配料罐必须定期用120 ℃ 左右的纯蒸汽消毒,这样对液位计在高温环境中工作的各项性能提出了更严格的要求。药液煮沸以后, 罐内液面以上形成有一定压力的蒸汽层, 由于蒸汽的压力和密度有较强的随机性, 它严重干扰了超声波的反射面和罐底的静压值, 液位示值自然出现“ 抖动” 和“ 打满”现象。在使用过程中还发现, 消毒时进入罐内的高温蒸汽对液位计影响刨是大, 它是造成液位计工作不稳定和寿命偏短的主要原因之一。因此在浓配罐上安装的液位计必须能够克服上述不利因素的影响, 而且能够在120 ℃ 左右的温度条件下稳定工作。

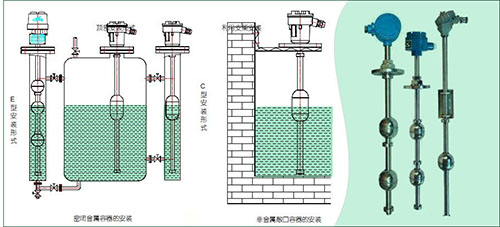

3、磁力顶装式不锈钢磁翻板液位计的使用考虑到大输液配料换缸频率高, 煮沸时间长,蒸汽消毒等因素, 我们选用了UQZ 型磁力顶装式不锈钢磁翻板液位计测量罐内液位。该仪表由变送器和光柱显示仪组成。在配料罐中垂直安装的磁力浮球液位变送3 磁力顶装式不锈钢磁翻板液位计的使用考虑到大输液配料换缸频率高, 煮沸时间长,蒸汽消毒等因素, 我们选用了UQZ 型磁力顶装式不锈钢磁翻板液位计测量罐内液位。该仪表由变送器和光柱显示仪组成。在配料罐中垂直安装的磁力浮球液位变送度。
4、几个注意问题
(1)考虑到洁净的要求及处理洗液酸碱性的影响, 液位计接液部分的护套材料应选用316L 不锈钢。
(2)为了便于拆卸和清洗变送器, 液位计与罐体连接以卡套方式为宜。
(3)在选型前最好用蒸馏水标定配料罐实用高度, 可以比较准确地选择仪表量程。
(4)变送器的固定杆在安装时必须保证垂直, 以便浮球上下活动自如。
(5)变送器接液部分工作温度应大于蒸气消毒时可能出现的最高温度。
5、结论
磁力顶装式不锈钢磁翻板液位计结构简单, 价格低, 工作稳定, 在浓配工序使用后, 解决了原装仪表存在的问题, 比较好地满足了大输液浓配生产的需要。
