侧装远传磁翻板液位计对于4-20mA远传接线有哪些要求

发布时间:2021-08-20 01:37:01  点击次数:277次

工控仪表的信号输出最常见也是使用量最大的类型就是4-20mA了,除此之后远传信号的输出类型还有485通讯,232,脉冲,MUDbus等,近来来由于无线传输技术的普及与升级,远传信号以GPS信号传输的应用也逐渐多了起来。根据技术人员的经验及用户的体验,传统的4-20mA的信号传输在实践工作中因其抗干扰能力强,传输稳定,仍然是远传信号的首选。本文针对于侧装远传磁翻板液位计的4-20信号的接线具体要求作出说明。
侧装远传磁翻板液位计在仪表本体的基础部份安装之后就可以测试运行了,而远传的侧装远传磁翻板液位计在安装之后需要对其进行接线。比如说一般要远传4-20mA信号给二次数显仪表,这里就涉及到侧装远传磁翻板液位计的远传装置与二次数显仪表的接线。二次数显仪表正常的供电电源是市电220V,而侧装远传磁翻板液位计的远传装置是需要24V电源的,二次仪表就具有有24V变送电源,也就是说只要给二次仪表供电,然后把液位计远传装置与二次仪表接线正确后,就可以正常传送液位信号了。而正确的接线要求是:正极对正极,负极对负极,这个不复杂,只要用户在安装时仔细观察下接线端子部位的明确标注,上面都有具体的注明了。
侧装远传磁翻板液位计配套报警开关,改为开关量远传输出的话,那么这个时候也可能接二次仪表,也可能直接接气动泵阀,控制启动停止。接线要求仍然是一样的。
当然除了正确的接线要求以外,还有分细致的要求,比如:
1、侧装远传磁翻板液位计在配线的时候应该避开大容量的变压器,电动机以及干扰源,因为这些会影响到液位计在接线时候会产生一定的误差。
2、对于一些防爆型的,为了确保防爆的性能,因此必须是要有规定原则来配线。

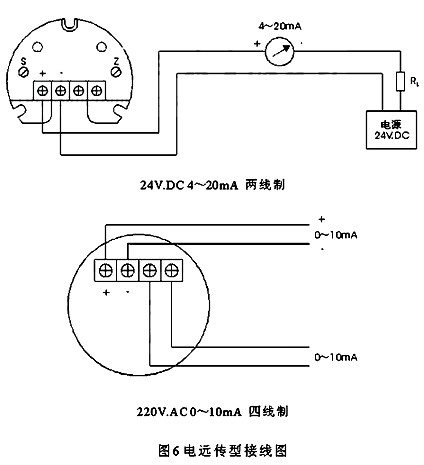

3、拧下接线盒的接线端盖的时候,要将电缆穿过电缆的接头来相对接,并是要连接到24VDC两端,如图所示。
4、要根据需要的连接接地的端子来接。
5、拧紧接线盒的时候要把接线的端盖合上。

以上即为侧装远传磁翻板液位计的的接线方面的一般性要求及注意事项,如果大家对于侧装远传磁翻板液位计在安装与使用过程还有更多不了解的地方,可以电话咨询我们的技术部门,我们也愿意与各位朋友做更深入的交流。
