翻板指示器的校准 所有液位计在出厂之前均进行严格的校准，出厂时以下法兰中心线为零点，以上法兰中心线为满度，两法兰中心距为仪表的使用范围。用户如发现进液后标尺和零位与实际有位差，可松开喉箍，移动翻板的位置，调节翻板(标尺)的位置正好对应实际的液位值。 如果发现指示器翻板排列杂乱无章，可在安装前用随货磁铁对准翻板自上而下移动，使翻柱排列整齐。 当翻柱排列整齐并且浮子以下为红色而以上为白色时，说明校准完整，可进水或移动浮子观察翻柱的变化。
远传变送器输出值的校准

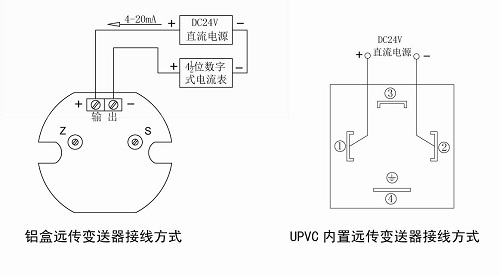

1.按照传感器接线图接线，注意24伏的正负；

2、本安防爆
防爆结构适用于有爆炸危险的 环境场合
a带本安防爆，上、下限开关输出型 防爆开关由于干簧开关和带继电 器触点的安全栅组成，可向用户直接 提供一对常开或常闭触点。如用户需 更多触点可特殊设计订货。接线见图六

b带本安防爆远传型
适合使用于II类电气设备（工厂 用）、C级气体，最高表面温度组别T4 （135℃）。
接线见图七。

c使用注意事项
1）泥浆液位计的变送器外壳设有外接地，用户使用时必须可靠接地。
2）安全栅的使用应遵守有关使用说明内容。
3）变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5 mm2，电缆允许分布电容为0.8uF。
3.缓慢进水，使翻板正好翻到标尺的零位(或用户事先设定好的位置),调节零位电位器，使电流输出为4mA；
4.缓慢进水，使翻柱正好翻到标尺的满度(或用户事先设定好的位置),调节满度电位器，使电流输出正好为20mA； 4.重复以上步骤，直到输出准确为止。一般出厂均为已调整过，用户无需再调。如需调节，一般调节2至3遍即可。
其他功能性接线

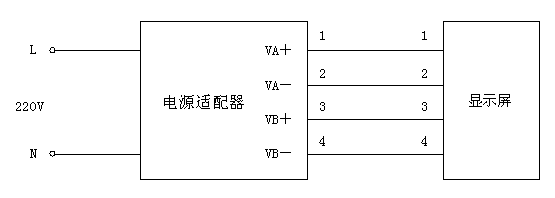

电子双色型显示器供电系统 电热管接线盒 显示器为双电源独立供电，请务必使用产品配套的电源适配器。

电加热供电系统

电热管接线盒 导热油加注方法：从电加热层侧面接管孔加注导热油至安全线，不得低于或超过安全线。
