热水储罐液位计通过干簧管实现远传功的原理及应用说明

发布时间:2021-01-18 09:23:21  点击次数:164次

热水储罐液位计在测量储罐的液位时,测量数据读取最直接的方式就是现场观测并记录,通过外部的翻柱或翻板面板显示器,可以清楚地看到内部的液位位置。不过在许多需要集中控制的生产企业,这个方式就有陷了,如果储罐较多,并且工作人员需要在中控室做一个整体的观测比对和数据记录,这种方式效率就低了许多,并不方便。于是生产厂家根据客户的需求,开发了以干簧管为材料的信号远传装置,有效地弥补了这个缺陷,极大的方便了用户的生产上的需求。本文针对于热水储罐液位计的远传装置的设计和应用作一个说明,希望对朋友们的工作有所帮助。

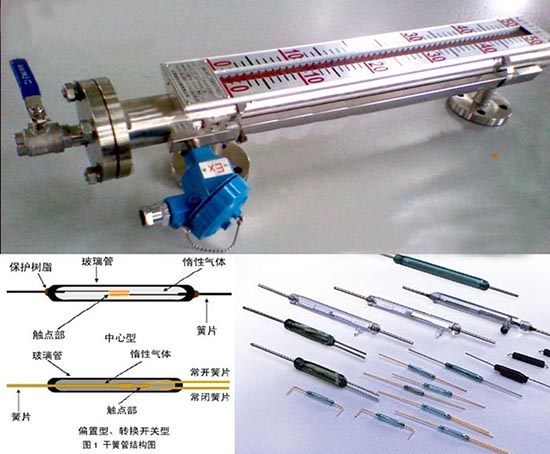

首先我们对干簧管实的工作原理及内部结构作简要介绍
干簧管(Reed Switch)也称舌簧管或磁簧开关,是一种磁敏的特殊开关,是干簧继电器和接近开关的主要部件。通常有两个软磁性材料做成的、无磁时断开的金属簧片触点,有的还有第三个作为常闭触点的簧片。这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里,玻璃管内平行封装的簧片端部重叠,并留有一定间隙或相互接触以构成开关的常开或常闭触点。只要用磁铁接近它,干簧管两个节点就会吸合在一起,使电路导通。干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长;而与电子开关相比,它又有抗负载冲击能力强等特点,工作可靠性很高。
干簧管在热水储罐液位计中的应用
热水储罐液位计的远传部分远传装置是利用干簧管来实现的。其结构是通过一个与浮子测量管长度相同与接近的变送测量管,这个变送测量管内就是整齐排列的一排干簧管,磁浮子随着液面的运动,就会触发相应位置的干簧管动作,经过测量与转换电路的变送,转换成标准的信号,通过相应的传输电缆传送到控制室。
热水储罐液位计干簧管的使用状况
UHZ系列远传型热水储罐液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在热水储罐液位计的主导管外侧,使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与电动型仪表、显示仪配套使用,亦可与光柱指示、数字显示调节报警仪配套使用,从而达到显示、控制、调节和报警的目的。
热水储罐液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁,配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的最佳选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
