硝酸液位计用于汽包测量中的可行性方案分析

发布时间:2021-01-22 07:14:17  点击次数:175次

金湖凯铭仪表有限公司生产的硝酸液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。适用于腐蚀性介质且工作温度又较高场合的液位测量,结构可靠,使用寿命长。是硝酸等强腐蚀性介质液位测量的最好选择。为客户量身定制,对温度和压力要求不高的可以使用本公司的PP材质的液位计。该系列液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号 ,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。
一、硝酸液位计的组成及优越性

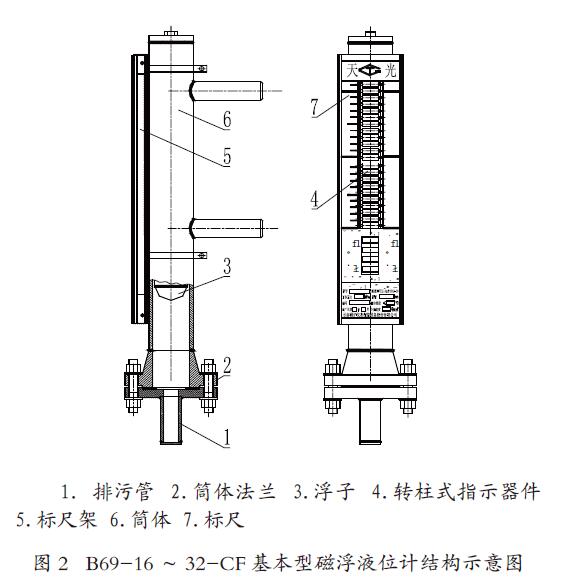

硝酸液位计都主要由筒体、浮子、显示器件等部分组成。其测量筒主体部分均采用1Cr18Ni9Ti不锈钢材料制作。显示器件由铝合金型材支架和红绿陶瓷转子或红绿塑料转子制成,对于高温的测量介质和环境,则采用了铝合金的翻片制成。

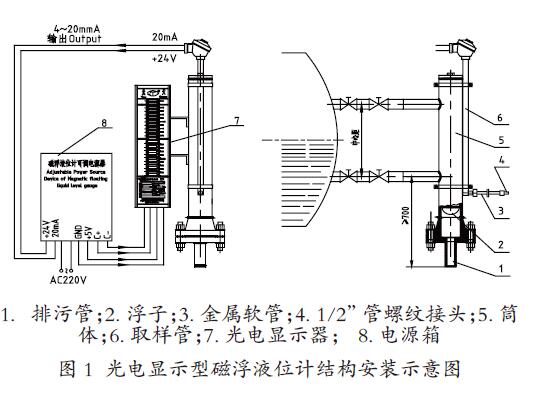

近年以来,在硝酸液位计的基本型基础上改进型的磁敏双色液位计也逐渐成为市场的新宠,该类型的硝酸液位计亦称为光电型双色硝酸液位计。该光电型液位计与普通硝酸液位计一样,也是由筒体、浮子、显示器件、取样管部件等部分组成。所不同的是,光电显示型液位计显示器件采用1Cr18Ni9Ti不锈钢材料和红绿双色LED发光管制成。其特点和优点是:
1.光电显示器采用进口双色超高亮LED灯组成,LED灯支持热拔插式连接方式,更换备件方便,方便维护。
2.显示器将液位显示汽红水绿的效果,液位上升时LED发光管显示绿色,液位下降时显示红色,根据发光管的红绿位置从标尺可直接上读出液位的具体数值。
3.红绿双色LED灯色泽纯正,显示清晰、醒目。该红绿LED灯作为发光体,不同于一般的磁翻板或是磁转柱,特别是在电视监视上,有着其他硝酸液位计达不到的效果。所显示的红绿颜色色泽明亮纯正,有别于一般产品在电视上显示发白的情况,达到就地和电视显示清晰一致,适合用户需要。而且用户可自由在现场进行大范围调节亮度,不受现场环境影响。

二、硝酸液位计的可靠性
硝酸液位计的最大特点是被测介质与显示器件是相互隔离的。因此,该硝酸液位计具有良好的密闭性和安全可靠性,适用于高温、高压、有毒、有害、强腐蚀性等介质的测量,而且具有测量范围大、安装方便、读数直观、维护量少、使用安全、防腐、防爆等特点。这些特点使得硝酸液位计具有了液位显示清晰、运行稳定、可靠性强、运行安全、无泄漏、免冲洗、免维护等诸多优点。特别是运行安全、无泄漏、免维护的优点,是其他水位计无法比拟的,非常适合典型的化工行业企业。使用该液位计不仅可以改善工作环境,降低使用成本,还可提高安全生产系数,保障有关工作人员的人身安全。
三、硝酸液位计的种类
按压力等级分,硝酸液位计有三种:
中低压硝酸液位计:B49-1.6~6.4-CF/2/3,公称压力≤6.4MPa
次高压硝酸液位计:B49-10-CF/2/3,公称压力≤10MPa
高压硝酸液位计:B49-16~32-CF/3,公称压力≤32MPa
(其中/2代表附带液位开关型,/3代表远传取样功能)。
高压硝酸液位计主要用于电厂锅炉汽包上或使用环境类似于汽包的高温高压容器。
高压硝酸液位计的测量筒采用优质不锈钢材料制成。高压浮子是采用高强、耐腐、绝磁的TC4材料来制作的,可靠性强和安全系数高,高温热变形小。测量筒体除连接法兰外,没有其他的泄漏点,无需像云母双色水位计那样频繁更换密封易损件。而连接法兰处采用的是不锈钢石墨缠绕垫或不锈钢齿形垫密封,因而该水位计的密封性能好,可以做到完全无泄漏。考虑锅炉汽包高温、高压的特点,浮子的制作采用了特殊的技术和工艺方法。一方面磁钢选用稀土钐钴系永磁材料,该材质的剩磁密度、矫顽力、最大磁能积等各项指标均较高,并且高温退磁曲线较平坦。
另一方面为提高浮子抗外压强度,浮子采用分段制成的方法。每段浮子管段都由α+β相钛合金中综合性能最好的TC4棒材车制而成。各管段之间用由TC4棒材车制的支撑环来连接,各管段内部亦由车制一体的支撑环。各管段之间的连接采用的是高频等离子自动焊,焊缝美观、牢固。
四、结语
总之,高压硝酸液位计是一种测量高温高压容器特别是锅炉汽包液位较理想的液位计。该液位计最大的特点就是安全,无泄漏,免维护。
