真空夹套型磁翻板液位计正确安装及什么情况下需要分段安装

发布时间:2021-01-23   点击次数:

真空夹套型磁翻板液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目,读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
一、真空夹套型磁翻板液位计的正确安装
1、运输途中,为防止磁浮子在浮筒内滑动撞击受损,真空夹套型磁翻板液位计出厂前,会用尼龙带将浮子固定在浮筒边,用户在安装前需打开下法兰,将浮子放进浮筒内(放置时,注意将带有箭头和重端磁性一端朝上,不能倒装);
2、真空夹套型磁翻板液位计在安装时,必须保持垂直,以确保磁浮子能够在浮筒内上下顺畅移动;
3、对于顶装式真空夹套型磁翻板液位计在安装时,真空夹套型磁翻板液位计护导管和主体导管必须保持垂直且在同一垂直线上,浮球连杆不能弯曲,必须挺直装入;
4、对于304内衬PTFE防腐型真空夹套型磁翻板液位计,由于浮筒与法兰衔接处采用独特的密封结构,需借助专用的工具装配,为保证密封可靠性,出厂后禁止私自拆卸;
特别注意:真空夹套型磁翻板液位计的分段安装

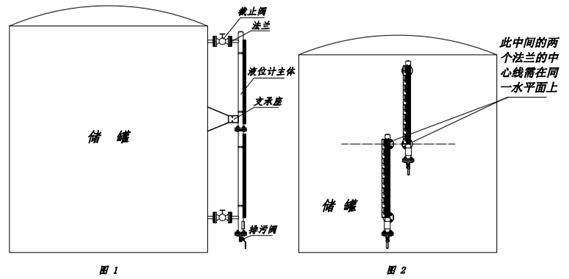

5、对于超长型真空夹套型磁翻板液位计(测量范围大于4m),物流运输成本较高,一般进行分段制作真空夹套型磁翻板液位计。分段方法有以下两种形式,可根据客户现场设备的实际接口形式而定。图1形式是将一台真空夹套型磁翻板液位计分成两段,安装时先组装对接好连接法兰,在进行对接操作时可适当松开显示面板,支承点的数量根据真空夹套型磁翻板液位计的长短来定;图2形式是分成两台或若干台独立的真空夹套型磁翻板液位计,这种形式的结构要求储罐中间的两块法兰的中心线处在同一水平面上,以实现液位显示的连续性;
6、在装配干簧管远传变送器时,需注意:
1)应将干簧管远传变送器的感应面面向并紧贴在真空夹套型磁翻板液位计的浮筒上,并用不锈钢(不可使用铁质)抱箍固定;
2)干簧管远传变送器的零位应与真空夹套型磁翻板液位计的零位处于同一水平线上。
7、真空夹套型磁翻板液位计与容器之间应装有阀门,以便清洗和检修时切断物料;
8、真空夹套型磁翻板液位计安装完毕后,需用磁钢进行校正,使零位以上显示银白色,零位以下显示红色。

二、真空夹套型磁翻板液位计的正确维护
1、为保证真空夹套型磁翻板液位计的正常工作,真空夹套型磁翻板液位计的周围不应有磁性物质靠近,也不能使用铁质卡箍固定真空夹套型磁翻板液位计
2、真空夹套型磁翻板液位计投入运行时,应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳流入,避免液体介质带着浮子急速上升,造成翻片翻转失灵或翻乱(如遇此现象,可用磁钢进行校正);
3、真空夹套型磁翻板液位计浮筒内不应有固体杂质进入,以免对浮子造成堵塞。可根据介质情况,对浮筒定期清洗,以清除浮筒内的杂质;
4、为使真空夹套型磁翻板液位计的显示面板直观显示液位的实时状态不受影响,要确保面板清晰不被秽物遮挡,需对显示面板进行不定期的检查和清洁;
5、若发现真空夹套型磁翻板液位计有翻片故障、读数不准、磁浮子无法移动等情形,为了使仪器不被人为损坏,请联系计为自动化并在工程师的专业指导下进行操作,切勿自行判断或者按照经验解决问题。
