油罐液位计在液氯工段液氯贮槽中的应用

发布时间:2021-01-11 14:52:57  点击次数:1158次

在化工生产中, 液体物料的液位显示非常重要, 尤其是液氯工段, 由于液氯计量槽的频繁改换及液氯包装槽的频繁灌装, 液氯液位的指示就显得更为重要。 而且由于液氯是剧毒物品, 须严防泄露, 液面显示装置又须安全可靠。
在 1994 年以前, 我公司在液氯生产中采用结霜钢板式液位计来显示液面, 并以钢板外表面的结霜位置来判断显示液面。该液位计的优点是安全可靠、观察方便;缺点是由于结霜显示受天气及气侯的影响, 液位显示不十分准确。 改用电子称液位计后, 又受多种因素的影响一直不能正确显示液位, 维修费用十分昂贵(近万元/a) , 因而, 液氯生产中迫切需要一种新型、安全可靠、液位面显示准确醒目的液位显示器。
1999 年初, 化工部推荐了磁翻板液位显示器, 可防止液氯贮槽超装泄露事故的发生。 该液位计结构简单、醒目方便, 但须在设备本体( 液氯贮槽) 上焊接支管。 为使操作安全便捷,我厂建议使用新型油罐液位计
1 油罐液位计的结构
油罐液位计由三部分组成:非磁性立管, 磁性浮子及磁性显示片。 其中非磁性立管可用不锈钢管或钛管, 其长度略长于需要监护的液面高度。 磁性浮子系用薄不锈钢板焊制的浮筒, 撑杆及强磁铁组成。 强磁铁放于立管中, 安装时应保证立管的垂直度以使浮子在立管中能自由的上下浮动。 磁性显示片用普通铁片即可。
2 油罐液位计的工作原理

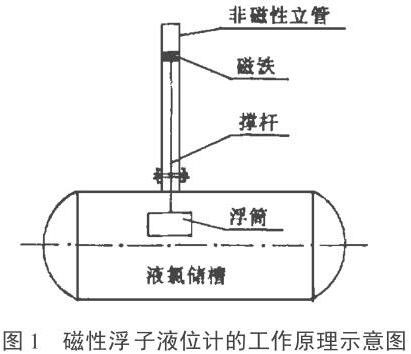

如图 1 所示, 立管内的磁性浮子随料液液面的升降而上下浮动。 在浮子上下浮动的同时, 强磁铁将磁性传递到外面的磁性显示片上, 这样就可从旁边的立杆标尺上醒目而准确地显示出贮槽内的物料液面情况。
实验证明, 只要保证浮筒两端的焊接质量, 杜绝焊缝上存在微孔砂眼, 油罐液位计以其安全、准确、直观、适用范围广且材料费用低的特点, 必将在液氯生产中发挥更大的作用。
