探究不同介质下甲醇液位计的浮子如何设计

发布时间:2021-01-12 02:50:11  点击次数:1271次

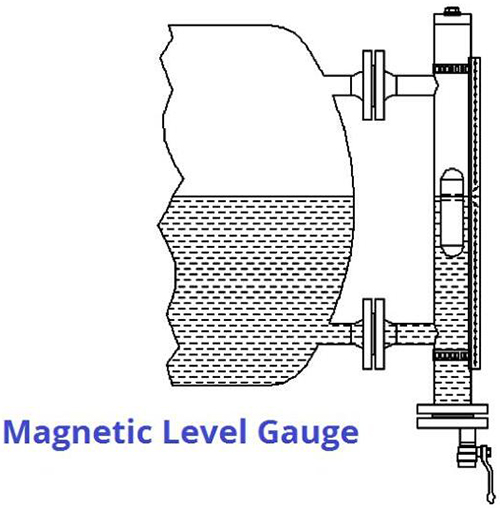

甲醇液位计的工作原理是与容器连通,因此,测量室中的液位将与容器中的液位相同。测量室装有浮子,浮子的内部装有磁铁。
带有磁铁的浮子将浮在介质上,浮子中的磁铁将使指示导轨的襟翼转动。测量管中的浮子是标准的不加压的,没有磁性或机械引导。
这种结构使浮子不如标准加压浮子危险。必要时,Hadro可以产生加压浮子。

指示导轨中的每个挡板都装有一个永磁体,该永磁体使液位计不受冲击,振动和高温的影响。湿度和/或侵蚀性环境对该液位计也没有问题。
甲醇液位计可提供塑料或不锈钢阀瓣。挡板可以放置在塑料,铝或不锈钢外壳中。
由于襟翼的构造,一侧为白色,另一侧为红色/橙色,因此可以在更远的距离或更暗的地方看到水平仪。
使用可用的“指针”,可以在您需要的每个级别上在指示栏上设置视觉限制。
甲醇液位计装有磁性开关时,可能会收到信号。使用更多的开关,您可以进行泵控制(打开/关闭泵)和/或创建高/低警报。在液位开关旁边或代替液位开关,可以安装磁链变送器,该磁链具有4-20 mA的标准输出信号。
甲醇液位计也适用于接口读数。浮子将沉入密度较低的介质中,并将浮在密度较高的介质上。
甲醇液位计浮子
所有的甲醇液位计都装有浮子。该浮子是不锈钢的标准配置,但也可用钛或哈氏合金制成。浮子必须具有足够的浮力,并且磁铁必须安装在浮子内部的正确位置。因此,选择适合工艺条件的浮子始终很重要。
通过以下提到的工艺条件,可以选择一个浮子,该浮子将浮在介质上。
介质
密度
工作压力
工作温度
供应商可以提供浮标的最低密度为380 kg / m3,但这取决于前面提到的工艺条件。当液体腐蚀性很强时,我们还可以在浮子上涂上合适的衬里。
当我们在开放式浮子或加压浮子之间进行选择时,我们更喜欢加压浮子。由于开放式浮子最终会下沉,因此冷凝水会在开放式浮子内部积聚。例如,我们的加压浮球适用于375°C下的208 bar,密度为650 kg / m3。
甲醇液位计内的浮子可以装有一个可旋转的(360°)磁体或一个磁棒。我们所有的浮子都标配了抗扭力磁铁,因为带有磁棒的浮子会通过液位计内的快速移动而使导向/指示导轨松动。
结果,甲醇液位计会暂时无法正常工作。涡流磁铁不受浮子快速运动的影响,可以在液位计内自由移动。这也是为什么您可以在所需的所有侧面都放置一个液位开关的原因。
开关
将电磁开关安装在液位计上时,可能会收到信号。使用更多开关,您可以控制泵(打开/关闭泵)和/或获得高/低警报。
Reedchain用于模拟输出信号
通过使用reedchain,有可能成为4-20 mA信号。簧片链标准安装在甲醇液位计的整个长度上。
