关于防腐磁翻柱液位计的常见设计与安装

发布时间:2020-11-13 06:59:12  点击次数:200次

防腐磁翻柱液位计有两种主要品种,分别采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。
防腐磁翻柱液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。
(PTFE:聚四氟乙烯)适用于腐蚀性介质且工作温度又较高场合的液位测量,采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺,结构可靠,使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
(PP:不锈钢本体内衬聚丙烯)适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好,温度及压力较低时选用此产品性价比较高。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制
备注:其实如果腐蚀性不大而且不符合上面的工况,但是却需要防腐,那么一般性的弱腐蚀性液体选用304不锈钢或者316L不锈钢也可以。

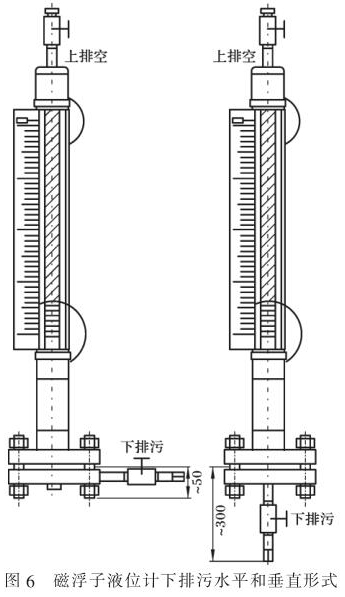

以常用防腐磁翻柱液位计为例。 此类液位计安装时,一般选用侧-侧连接方式,带放空和排污。因此, 应根据预留空间, 决定放空或排污采用垂直(常用)或水平的安装形式,如图 6 所示。

在使用 S3D 进行设计时, 配管专业将防腐磁翻柱液位计建模完成后, 自控专业核对防腐磁翻柱液位计位置及安装空间,若安装空间不足,应及时反馈配管专业,经调整后仍不能满足要求, 则通过调整防腐磁翻柱液位计的安装形式,以达到安装要求。

如图 7 所示,以某项目的 3D 模型为例,防腐磁翻柱液位计下连接法兰距离平台 0.5m , 该防腐磁翻柱液位计下法兰至下排放口(常用垂直形式)约为 0.57m ,为避免平台开孔,应选择下排污为水平的形式,约为 0.32m。因此,在设计阶段,应通过 3D 模型核对每台液位仪表的安装位置及空间, 选择合理的液位计安装形式,避免施工时仪表安装不下。
