JKM-UHZ磁翻板液位计在定型量水渠段计量系统中的应用

发布时间:2021-01-22 17:55:14  点击次数:1325次

定型量水渠段总体结构包括定型断面量水渠段、JKM-UHZ磁翻板液位计和流量积算仪 3 个部分。渠段主体部分通过工厂化生产。水位传感器选用JKM-UHZ磁翻板液位计替代原有的静压式液位计,用来克服“零漂”“温漂”等问题,使得测量稳定可靠,精度高,适合野外长期使用。流量积算仪则用来接收JKM-UHZ磁翻板液位计输出的电信号,并通过事先录入水头(电阻)与流量函数关系的微处理器,最终将流经定型断面量水槽的瞬时流量和累积流量显示出来,加装信息传输装置,向管理部门实时传输水量信息。定型量水渠段设计:
(1)渠段长度

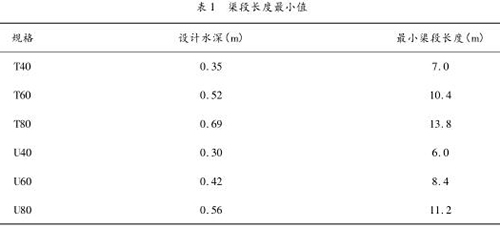

根据《灌溉渠道系统量水规范》(GB/T 21303 -2007),设置标准断面的渠段长度,应大于 20 倍最大水深。定型断面量水渠槽的渠段长度如表 1 所示。

(2)比降
根据洪金灌区地形特点和农渠实际比降,比降采用 1/500 和 1/1000。
(3)水力非常好的断面设计参数确定
以湿周最小为目标函数,通过常用断面的非常好的水力参数分析,推荐优化、实用的混凝土衬砌输水明渠横断面,确定水力非常好的斗农渠边坡系数为

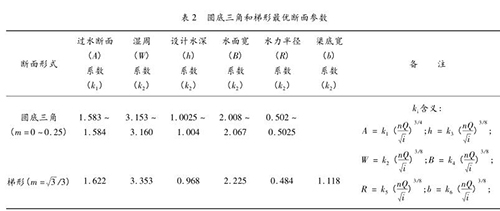

此外,U 型非常好的断面为圆底直角时,设计水位线上在圆心上。断面参数见表 2。
根据非常好的断面参数,预制定型渠段,并预留JKM-UHZ磁翻板液位计和流量积算仪的位置,供后续安装。

(4)渠段安装

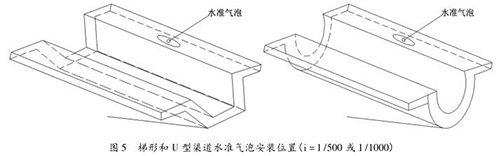

为便于直接确定渠道比降,定型断面在工厂制作时,在渠道堤顶安装水准气泡,当水准气泡居中时,设定的定型渠道断面比降即为 1/500 或 1/1000时,不需再进行渠槽断面参数的现场率定,通过量测定型断面渠道水深,即可求得过水流量。图 5 为设置水准气泡的梯形渠道定型断面和 U 型渠道定型断面示意图。

4 结语
本文以江苏洪金灌区为例,结合大型平原自流灌区特点,提出分级量水方案,即采用水工建筑物量水法、标准断面法,分别洪金灌区干渠首、县域分界闸、斗渠首进行量水;在进行农渠量水时,提出一种全新的定型渠道断面,解决农渠量水难题。同时,该分级量水方案在不打破灌区原有的管理模式基础上,通过水量信息的互联,建立灌区用水JKM-UHZ磁翻板液位计计量系统,满足了农户对计量可读的需求,提高了灌区管理的效率,有利于农业水价综合改革的推进。对于增强灌区节水意识,强化节水管理,将起到积极作用。同时亦为其他平原自流灌区制定量水方案提供参考。
