磁翻柱式液位计安装图

发布时间:2021-09-02 09:10:03  点击次数:172次

其实现在工业上绝大部分工厂在生产运行的时候,都需要给设备配备一套或多套液位计,也就是液位测量仪表,不过由于现在市场上有很多种液位计,而且工厂设备测量对象本身就有多种多样,包括物理性质不一样,化学性质不一样,功能需求不一样,安装方式不一样,测量方式不一样,等等都会造成选择的液位计也都不一样。液位计有雷达、玻璃管、浮球、磁翻板、重锤料位计、石英管、锅炉、超声波等等,这里我们主要讲下磁翻柱式液位计在安装使用的时候需要注意什么,才能发挥原本应该有的作用和效果。
磁翻柱式液位计是利用耐高温并拥有磁性的磁块组成的磁性浮子作为主要元件参与测量的,因为拥有磁性,所以在磁翻柱式液位计使用的周围不能出现拥有磁性的设备或者干扰磁性发挥的物品,否则就会影响磁性浮子的正常发挥,继而导致液位出现误差,所以安装使用磁翻柱式液位计的周围的环境非常重要,一定要注意上面讲的事项。
第二:开头我们说了,液位计有安装方式的不同,所以在安装磁翻柱式液位计的时候,不管你是选择顶装(垂直插入罐体内),还是侧装(侧面法兰对接),都需要对罐体等设备事先开孔。我们知道磁翻柱式液位计是法兰安装的,所以事先在设备上的开孔也要根据厂家的法兰标准来开孔,要么跟厂家购买配对法兰;要么事先沟通,让厂家定做跟自己设备上开孔的法兰规格一样也可以。

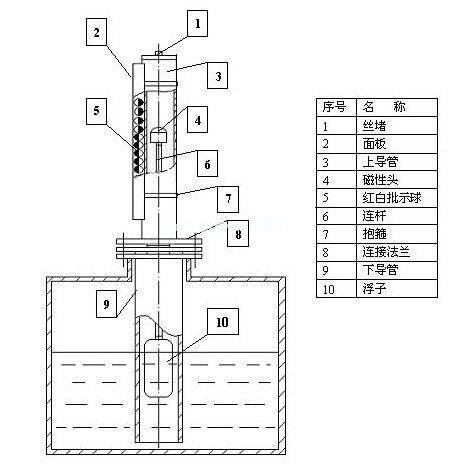

磁翻柱式液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
1、磁翻柱式液位计本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻柱式液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、磁翻柱式液位计安装必须垂直,磁翻柱式液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子;
7、调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管,观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、当配有远传配套仪表时需做到如下几条:应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);远传配套仪表上感应面应面向和紧贴主导管;远传配套仪表零位应与液位计零位指示处在同一水平线上;远传配套仪表与显示仪表或工控机之间的连线***好单独穿保护管敷设或用屏蔽二芯电缆敷设;接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
以上两点只是磁翻柱式液位计在安装使用调试的时候需要注意的,选型注意事项以及后期使用和维护注意事项。
