防爆浮球液位计接线图

发布时间:2021-05-20 02:53:32  点击次数:185次

防爆浮球液位计利用带环形磁钢的浮球随液位升降,使主体管内的干簧管吸合,将液位转换成相应的电阻输出,经专用模块(即电子放大器)处理,将电阻信号转换成二线制的4-20mA信号输出可直接与电动单元仪表配套使用实现遥测、报警和控制。也可与本厂生产的智能型数显仪表配套使用。插入式磁性浮球液位计用于化工、电力、造纸、造船、环保、食品等行业,承压(开口)容器内介质的液位的测量,用于地下槽、池、高层水箱的液位测量,更为简单、可靠、最为理想。插入式液位计的材质为不锈钢,耐腐蚀,适用于易燃、易爆的场所。

一般为三线制,,用两个浮球,自然下垂时,找出常闭点。低位的浮球并联于启动按钮,高位的浮球串联于停止按钮。
很多时候,大部分朋友对于购买了浮球液位开关但是确不知道如何与外部电路连接而烦恼,而去问厂家的话也不一定能够得到答案。因为很多厂家都只是对本身产品比较了解,对于如何与外部线路连接也分为两种情况:
第一种是工厂型:不知道如何与设备上的线路连接而起到检测水位,输出开关量信号,一般这种情况需要厂家解决机会很少,大部分工厂都会有自己的电路设计师等。

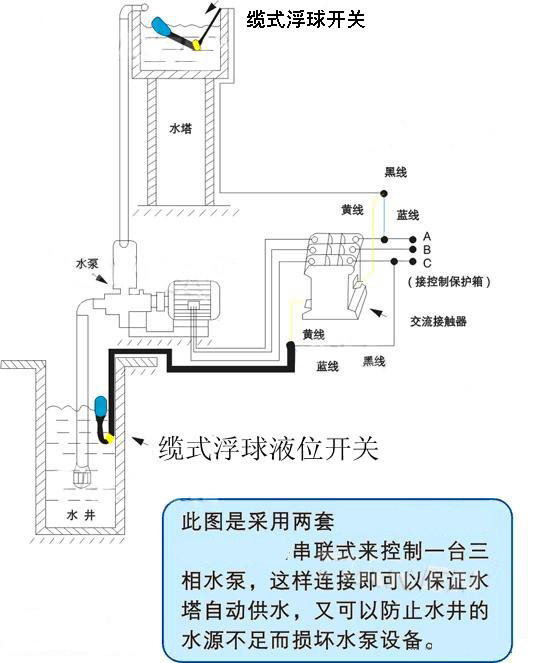

第二种为家用型:这种就是最主要需要解决问题的用户群体,因为大部分的都是属于家庭型用户,也就是基本上不会花费成本去聘请电工人员,而只是自己懂得点简单的电路或者说对于自己的产品是比较懂的,但是涉及到如何连接浮球液位开关使其达到检测水位自动加水或者抽水的功能就不知道了。下面为大家整理了一份外部连接电路图,但是仅限使用于电缆式类别,因为此类别比较适用于于家庭型用户,成本低及安装、电路等各方面都简单。接线图如下:
