磁性浮子液位计如何安装

发布时间:2021-09-07   点击次数:

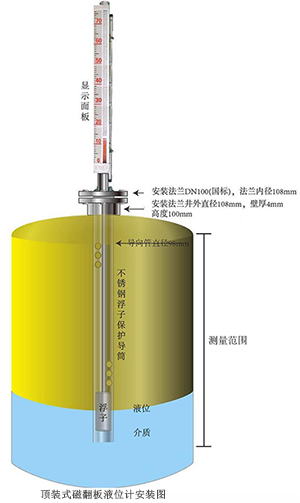

磁性浮子液位计测量液体时采用顶装或旁通管侧装方式。磁性翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单元随液位变化时,使磁性色块(磁性翻片)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换成4~20mA电流信号输出。
1、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱翻黑心失灵或乱翻(若出现此现象待兴衰液面平稳后可用磁钢重新校正)

2、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出小液位计主体管外。待液位计安装完毕,打开底部排污法兰,再将浮球组件重新安装入主体管内,注意浮球组件重的一头朝上,不能倒装。

3、根据介质情况,可定期打开排污法兰清洗主体管内沉淀物质

4、侧装式液位与被测容器的上下分液管间各装一只截止阀门以便打开或总装淮液位计,另一方面为维修液位带来方便。在上下截止阀门关闭时,可打开磁性浮子液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。

5、配套远传液位计变送器与二次仪表之间连线的芯线截面面积应大于0.8mm2,与交流电源同路平行铺设时,至少应保持20厘米以上的距离,单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。

6、选用液位控制器,其触点容量,均以阻性负载设计如用非阻性或大功率负载则要用中间继电器转换。

7、对液体介质中含有悬浮杂质和亲磁物质的场合,不宜用本磁性浮子液位计(因为这些杂质会对浮子组件造成卡阻)

8、侧装式液位计的“沉筒距”此参数用户必须了解,该参数与介质密度有关,根据浮力原理,浮子组件的长度与介质密度有关,故在选用、设计时必须考虑不同的介质有不同的详细
磁性浮子液位计的四种正确连接方式

连接方式的选型很重要,为什么这么说?比如像生产卫生食品的企业,他们就要求能够用快装的,安装方便的,又要卫生,所以每家企业需求点是不一样的。所以对于厂家来说,和客户沟通时,必然会问对方磁性浮子式液位计的连接方式是什么来保证能够正常连接,这时有部分客户可能不是太理解这个方面,不管是厂家还是客户,跟客户讲解清楚还有必要的。为了能让客户选到自已合适的连接方式,瑞凌重点讲解磁性浮子液位计有四种正确种连接方式

一、法兰连接:这种衔接方式是比拟传统的,磁性浮子式液位计的两端都有能够衔接的法兰,在与管道衔接的时分,只需把两端的法兰与管道上的法兰用螺栓固定好就能够了,这种衔接能够单向装置。这种衔接的传感器体积比拟小,只合适在小管道中运用。

二、卫生型连接:如今一些小口径的管道采用的就是这种衔接,常常也把卫生型衔接称作是卡箍式衔接,经过这种衔接,能够快速装置和拆卸流量计,其日常清洗和维护也是很便当的。平均含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。

三、夹装连接:这种衔接方式比拟先进,一些本身没有法兰的流量计采用的是这种衔接,能够用螺栓夹持在管道两个法兰之间,衔接方式比拟简单。大家有必要晓得磁性浮子式液位计的装置办法,在停止夹装衔接的时分就不会呈现错误了。

四、螺纹连接:也有一些小口径的流量计采用的是螺纹衔接,普通在医疗、食操行业中会运用这种衔接方式。另外,这种衔接在石油、勘探中也有一定的应用。
