lng储罐差压液位计工作原理

发布时间:2021-07-03 01:25:39  点击次数:139次

lng储罐差压液位计是利用液柱产生的压力来测量液位的高度的仪表,在液位发生变化后,高压侧法兰处膜片所接收到的压力就会随之变化,变送器计算出的压差值也会随之发生变化,它们之间有线性的关系。通常情况下高压侧(H侧)与低压侧(L侧)不能装反,一般H侧装于设备低处,L侧装于设备高处。安装前设备法兰面应清理干净,垫片不能放偏,以免膜片被戳破或者形变导致变送器失真。
变送器根据测量范围可分成一般压力变送器(0.001MPa~35MPa)和微差压变送器(0~1.5kPa),负压变送器三种,从精度角度来分类的话,因为我们国家标的精度就为0.5%。所以近年来又可以分为高精度压力变送器(0.1%或0.2%或0.075%)和一般压力变送器(0.5%)。如果液相密度变化较大,则不宜采用差压式液位计。

1 lng储罐差压液位计的结构及工作原理

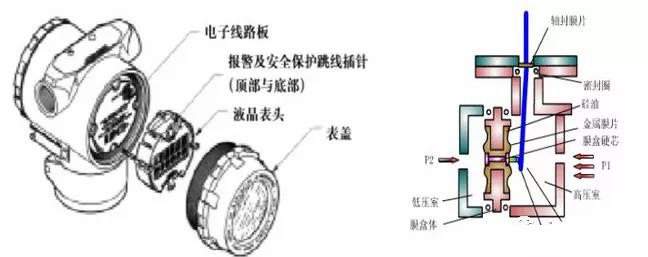

双法兰差压变送器结构:主要部件为传感器模块、电子元件外壳、毛细管、高低压侧法兰及膜片。传感器模块包括充油传感器系统(隔离膜、充油系统和传感器)以及传感器电子元件。

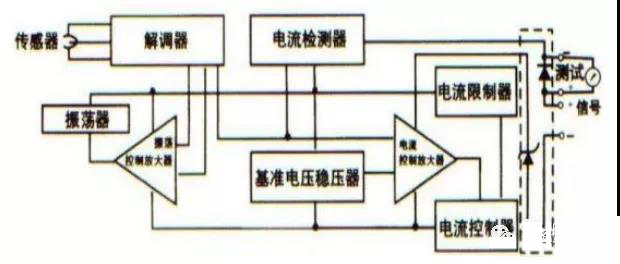

lng储罐差压液位计工作原理:将一个空间用敏感元件(多用膜盒)分割成两个腔室,分别向两个腔室引入压力时,传感器在两方压力共同作用下产生位移(或位移的趋势),这个位移量和两个腔室压力差(差压)成正比,将这种位移转换成可以反映差压大小的标准信号(4-20mA DC信号)输出,毛细管、导压管、填充液的作用是将所接收到的压力传递给变送器内部进行运算。

lng储罐差压液位计所测量的结果是压强差,即△P=ρg△h。桶槽一般是圆柱形,圆柱形截面积S是不变的。在温度变化时,介质体积膨胀或缩小,实际液位也会升高或降低,但变送器所检测到的压力始终是保持不变的。如果需要显示实际液位,也可以在DCS系统引入介质温压补偿予以解决。
