氮气罐液位计量表怎么看

发布时间:2021-08-01   点击次数:

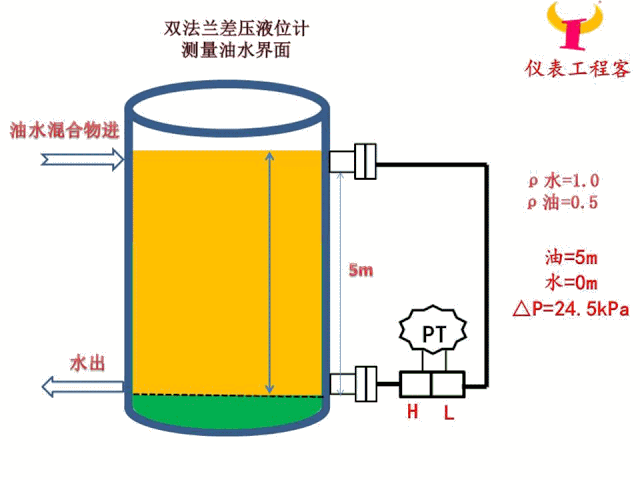

在化工生产过程中,经常遇到两种不同的液体介质装在同一个容器内。很多工厂还在使用最原始、最粗野的测量办法来实现两种不同液体介质的测量,比如用玻璃管液位计测量,用的时间久了各种弊端就会展现出来。
如:无法远程查看液位、污垢附着在玻璃管上面等。
今天,凯铭仪表就教大家如何用氮气罐液位计量表实现界面的测量。

实现界面的测量有下面三项先决条件:
1.两种介质不混溶。
2.所测介质密度无变化。
3.所测介质液面波动不大。

我们来举例说明吧:
当容器内全部是油的时候,无需考虑水的压力。
如上图:
水的密度为1.0,油的密度为0.5,变送器的硅油密度为0.93,测量范围5m,求油面在5m时变送器的差压值。
根据公式:△P=H-L
△P=ρ油×g×h-ρ硅×g×h =0.5×9.8×5-0.93×9.8×5=-21.07kPa
当容器内全部是水的时候,无需考虑油的压力。
如上图:
水的密度为1.0,油的密度为0.5,变送器的硅油密度为0.93,测量范围5m,求水面在5m时变送器的差压值。
根据公式:△P=H-L
△P=ρ水×g×h-ρ硅×g×h =1×9.8×5-0.93×9.8×5=3.43kPa
1.实现界面测量时应以油(或者水)满液位时为量程下限。
以油满时为下限时,以水满为上限;
以水满时为下限时,以油满为上限。

2.有些氮气罐液位计量表无法逆向输出信号,应在控制系统内用逻辑设置逆向信号。
3.所测液位需高于或等于上取压口
4.建议以油满时为零点,以水满时为量程上限,以实现氮气罐液位计量表信号正向输出
