液氨球罐雷达液位计安装要求

发布时间:2021-11-10 09:19:35  点击次数:1293次

液氨球罐雷达液位计安装要求

安装指导

安装在直径的1/4处或1/6处。

注:距离罐壁*小距离应为罐高的1/10。

注:①基准面     ②容器中央或对称轴



锥形罐顶部平面,可装在罐顶正中间,可保证测量到锥形底部。



有料堆时天线要垂直对准料面。若料面不平,堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。

(由于倾斜的固体表面会造成回波衰减,甚至丢失信号的问题)



典型的错误安装:

锥形罐不能安装在入料口的上方。

同时注意:室外安装时应采取遮阳、防雨措施。

①正确    ②错误

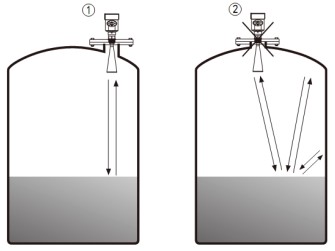

液氨球罐雷达液位计不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阀值还大,因为通过顶部可集中多个回波。所以不能安装在中心位置。

①正确   ②错误

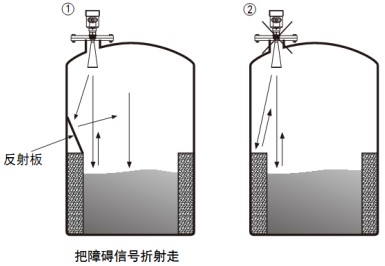

当罐中有障碍物影响测量时,要加装反射板才能正常测量。

①正确   ②错误



接管高度要求: 必须保证天线伸入到罐里至少10mm的距离。
