液氨罐液位计的设置调校

发布时间:2021-11-13 10:21:51  点击次数:1409次

液氨罐液位计调校

用户拿到的变送器已经根据用户订货的要求进行标定设置。用户可对变送器进行组态和测试。

1.效验

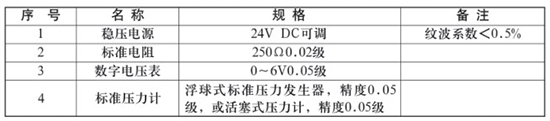

1.1.1效验变送器时需配备的仪器仪表、设备可参见下表:


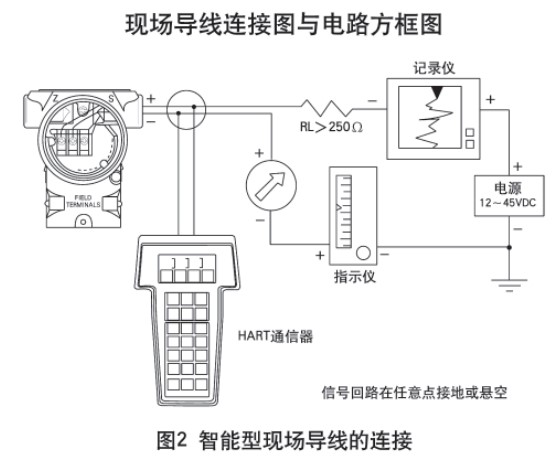

1.1.2供电电源:标准型为12V~45V DC,常用供电电源为24V DC,防爆型的为24V DC。

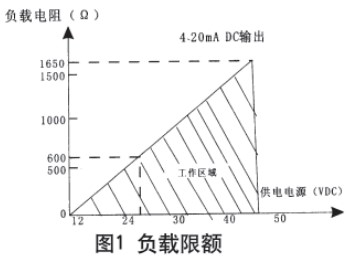

变送器的负载特性:负载特性见图1,它与供电电源有相应关系。当供电电源为24V时,负载电阻为0~600Ω,当供电电源为21.6V时,负载电阻允许0~480Ω范围内(例如:配电器的内阻为250Ω,安全栅内阻最大为160Ω)。

1.2使用

1.2.1使用前的准备工作

(1)液氨罐液位计在测量非腐蚀性气体时,不需充灌任何液体,但在测量液体、蒸汽及应用隔离容器测量腐蚀性介质时,连接管路及变送器本体必须仔细地充液。在测量非腐蚀性液体时,用被测液体充灌,在测量非腐蚀性蒸汽时,用蒸汽的冷凝水充灌。所选择的保护液体,不应与被测液体起反应及混合,也不应与膜片材料及变送器的其他零件起反应。

充灌液体步骤如下:用一根橡皮管套在接变送器底部的管接头上,橡皮管的另一端接一不小于1升容积的容器,其中装满充灌用的液体。准备就绪后,关闭平衡阀,打开正、负腔封闭阀,拧松上述管接头1~2圈,举起盛有液体的容器,高于变送器,液体流入变送器工作腔,直至液体经变送器上方的封闭阀流出,且不含气泡,方可旋紧管接头,再用同样的方法充灌另一工作腔,两腔均充灌好后,打开平衡阀,继续加液,排出平衡阀附近的空气。

至于导压管路的充灌,应按相应的规程进行。

远传液氨罐液位计不需充灌液体。

(2)变送器在安装之前,应按上述原则选择安装的地方。导压管路应该吹洗干净后,方可与变送器连接。

1.2.2投入工作的步骤

(1)在测量非腐蚀性气体及液体流量时,先打开位于节流装置处的两封闭阀,再打开平衡阀,然后缓慢地打开变送器正压腔上的封闭阀和负压腔上的封闭阀,随后关闭平衡阀,即可进行工作。

(2)在应用冷凝容器或隔离容器测量蒸汽或腐蚀性介质时,先打开位于节流装置处的两封闭阀,关闭平衡阀,而后缓慢地打开变送器正压腔上的封闭阀和负压腔上的封闭阀,即可进行工作。

1.2.3使用中应注意的问题

(1)只有严格遵守本说明书规定的基本参数(如量程、压力、温度、导压管直径等),变送器才能保证准确使用。

(2)导压管路充灌液体时,难免管路中仍留有气泡,因此常会引起变送器在开始工作的几个小时内,指示不准。建议变送器投入工作后,在一定的时间敲击导压管路几次;并在接通变送器的第二天再让记录仪表开始工作。

(3)在正常的情况下,不希望仪表在刻度的30%以下工作,否则节流装置必须重新计算并更换(指测量流量时)。

(4)变送器投入工作后,以及在使用过程中,必须定期检查并调整零位,在检查零位时,关闭封闭阀与打开平衡阀的次序与上述相反。

(5)变送器在使用过程中应定期检查它的精确性。检查时由变送中放出充灌的液体,负压腔与大气相连,检查压力通入正压腔,记下显示仪表的指示值与标准值相比较。

(6)变送器在运行时或暂时不运行时,都应防止与变送器接触的被测液体(或隔离液)结冰。冰冻使变送器不能正常工作,甚至严重损坏变送器的测量部件,因此事先应采取保温防冻等措施。

(7)变送器是一个对地耦合的电容,不应用高电压兆欧表测量绝缘电阻,智能用100V的兆欧表。

(8)安装使用远传液氨罐液位计时另需特别注意的是:

(a)变送器传压系统中的螺栓或螺钉(外接法兰用螺栓除外)在使用中绝对不准拧松,否则可能导致传压系统中的硅油泄漏,使变送器失效;

(b)检查或更换变送器时切勿用硬物碰钳触压力测量头上的隔离膜片,以免损伤或变形,且不宜用酸性或含有氯离子的溶液清洗膜片。

2.智能型变送器调整

2.1主界面按键与显示

变送器硬件上有3个按键,从左到右依次为S(调满),Z(调零),M(菜单)。

2.1.1、按键开锁

同时按下<Z>和<S>键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。

2.1.2、PV清零

进入开锁界面后,将变送器直接置于大气压上,再同时按下<Z>和<S>键2秒钟以上,便可将当前PV值设置为0(LCD屏幕显示:PV=0)。

2.1.3、4mA点有源迁移(有源低迁)

按键调零:进入开锁界面后,对变送器施加零点(4mA点)压力,待变送器数值显示稳定后,按下<Z>键2秒钟,变送器输出4.000mA电流,完成调零操作(LCD屏幕显示:LSET)。3051固件版本2.08以及更高版本,扩散硅固件版本3.08以及更高版本,进行有源低迁后,4mA,20mA点的差值(即量程)不变。举例,假设原始量程为0到40kPa,当前压力为5.1kPa,高版本固件有源低迁后,量程为5.1到45.1kPa。低版本固件,有源迁低迁后,量程为5.1到40kPa。

2.1.4、20mA有源迁移(有源高迁)

按键调满:进入开锁界面后,对变送器施加满点(20mA点)压力,待变送器数值显示稳定后,按下<S>键2秒钟,变送器输出20.000mA电流,完成调满操作(LCD屏幕显示:HSET)

2.1.5、变送器数据恢复

先断开变送器电源,一直按住Z键,再接通变送器电源,继续按住Z键5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可。如显示FAIL则表示恢复数据失败,有可能是由于没有进行数据备份,所以无法进行数据恢复。


2.2设置界面按键与显示

在主界面按M键可进入设置界面。继续按M可进入设置界面下一级设置菜单,最后一级子菜单下继续按M,可回到主界面。设置界面依次为设置4mA点量程,设置20mA点量程。设置阻尼时间,设置显示模式,电流固定输出。在设置界面,如果2分钟内没有任何按键,则返回主界面。

2.2.1设置4mA点量程

按M键,LCD屏第二行提示“ZERO”,即进入本界面。按Z键选择要修改的数字或者小数点,按S键调整数值或者小数点。


2.2.2设置20mA点量程

按M键,LCD屏第二行提示“SPAN”,即进入本界面。按Z键选择要修改的数字或者小数点,按S键调整整数值或者小数点。


2.2.3设置单位

按M键,LCD屏第二行提示“UNIT”,即进入本界面。按S键选择要修改的单位。修改完单位,变送器会自动换算相关的上下限。


2.2.4设置小数点位数

按M键,LCD屏第二行提示“doT”,即进入本界面。按S键选择要显示几位小数,可设置0,1,2,3。


2.2.5设置电流输出方式

按M键,LCD屏第二行提示“CUR”,即进入本界面。按S键选择电流是按开方还是线性输出。开方提示“SQRT”,线性提示“LIN”。


2.2.6设置显示模式

按M键,LCD屏第二行提示“DISP”,即进入本界面。按S键选择要设置的显示模式,依次在压力,电流,百分比之间切换,提示符号分别为压力符号,“mA”,“%”。如按电流模式输出,且为开方方式,则将在“mA”符号之前,显示根号做提示。


2.2.7设置阻尼时间

按M键,LCD屏第二行提示“DAMP”,即进入本界面。按Z键选择要修改的数字或者小数点,按S键调整数值或者小数点。


2.2.8电流固定输出

按M键,LCD屏第二行提示“FIX”,即进入本界面。按S键选择要固定输出的电流(3.8,4,8,12,16,20,22.8),按Z键,确认所设置的电流值。
