磁翻柱液位计是一种现场实时指示型液位计，在各行各业的液位测量中都有广泛地应用。那么，磁翻柱液位计的工作原理、产品结构和特点是怎样的呢？本文就此介绍如下，希望大家对磁翻柱液位计有更为深入地了解和认识。

一、磁翻柱液位计的原理

磁翻柱液位计主要基于连通器和磁性耦合原理实现对液位的实时测量和显示。浮筒内的磁性浮子随容器中被测液位的升降而升降，浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°。翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置，一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度。

磁翻柱液位计与超声波液位计最大的区别就是接触式测量和非接触式测量。

磁翻柱液位计的优势是结构简单、具有高密封,防泄漏等特点，适用于高温、高压、耐腐蚀的场合，显示直观、醒目，测量范围比较广；而超声波流量计的优势是流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响，又可制成非接触式测量仪表，可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

磁翻柱液位计作为接触式测量仪表，需要考虑的与介质接触的防腐性材质问题，而超声波流量计则不需要考虑。虽然超声波液位计也可以测量腐蚀性介质，但是一旦出现挥发性介质，就另当别论了。当介质内出现真空啊、蒸汽含量过高、以及液面泡沫等情况时是不能选用超声波液位计的，而磁翻柱液位计对这一系列工况毫无影响。超声波液位计虽然测量先进度方面比磁翻柱液位计先进，但是安装方面比较复杂，测量介质限制条件比较多，一般情况下啊，测量液位都选择磁翻柱液位计，只有当磁翻柱液位计不适用的时候，才考虑超声波液位计或者雷达液位计。

二、磁翻柱液位计的结构

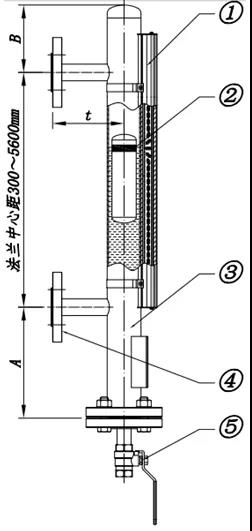

磁翻柱液位计的结构由浮筒（主导管）、磁浮子、磁翻板（磁翻柱）、指示器、排污阀、连接法兰等组成。如下图所示：

①指示器；②磁浮子；③浮筒；④连接法兰；⑤排污阀

三、磁翻柱液位计的特点

磁翻柱液位计简便易用，具有以下突出特点和优点：

1、以浮子为感测元件，利用磁钢驱动翻片指示，因此无需能源辅助;

2、通过高密封、防泄漏等技术措施，磁翻板液位即使在低温、高温、高压、强腐蚀等各种恶劣的环境下，也能安全可靠工作;

3、因为磁翻板液位计的兼容性高，所以一直以来在工业生产中都得到了广泛的应用，是槽、罐等容器液位测量中的理想之选。

但由于现场工况复杂，在实际测量中，要求有不同型号的磁翻板液位计与之相适应。目前，磁翻板液位计按不同的标准可以分为不同的类型，如标准型、经济型、塑料型、内衬型、防爆型、保温型等等。上述不同类型的磁翻板液位计也具有各自不同的特点：

（1）塑料型磁翻板液位计

是常用的防腐型液位计，在相同的量程下，重量约只有标准型磁翻板液位计的1/5，特别方便现场的安装。计为Flap-11C塑料型磁翻板液位计适用于电厂化学水处理、污水处理、印染行业，以及对PVC/PP不相溶的其他酸性介质的测量。

（2）计为Flap-11S经济型磁翻板液位计

采用304不锈钢材质，适用于大部分工况与轻微腐蚀性液体的液位测量。经济适用是其最为突出的特点，浮筒采用直径51mm的优质无缝不锈钢管，有效避免了普通管材易泄漏、寿命短、耐压不足等缺陷，提高了产品的可靠性。

（3）Flap-11P内衬四氟防腐型磁翻板液位计

主要应用于具有较强腐蚀性液体的测量，适用于强酸、强碱、强氧化剂、有机溶剂等介质的测量，在化工、炼油、储运和水处理等行业应用广泛。

（4）计为防爆型磁翻板液位计

适用于易燃易爆环境里，需要电信号远程传输的情况，与磁开关或远传变送器相配合，可以实现高低液位的报警动作和对液位实行远程实时控制。

（5）计为保温型磁翻板液位计

可根据用户的具体情况进行定制，其中包括真空夹套型、蒸汽夹套型、热水加热型、夹套冷却型、电伴热式保温型、保温棉式保温型等等，适用于测量液体的粘度比较大、冬天易凝固的液体、温度比较低或比较高的液体介质的测量。
