LUXB旋进旋涡流量计是用于精准测量气体介质流量的一种速度式流量计，具有计量精度高、重复性好、测量范围宽、安装简单、维护方便、使用寿命长、操作使用方便等优点。并且仪表考虑到气体的可压缩性,体积量与介质温度、压力的变化将工况流量直接转化为标况流量，保证测量的准确性。

旋进旋涡流量计适用于石油、化工、航空航天、科研部门、化工产业等领域中的气体测量，可用于天然气、煤气、丙烷、空气、氨气等气体的测量和计量，用于用户之间的贸易计量以及工业生产之间的过程控制。

1 执行标准

JJG198-1994《速度式流量计》计量检定规程

2 精准度等级

在规定的流量范围内和工作条件下流量计的精确度等级为 1.0 级和 1.5 级。

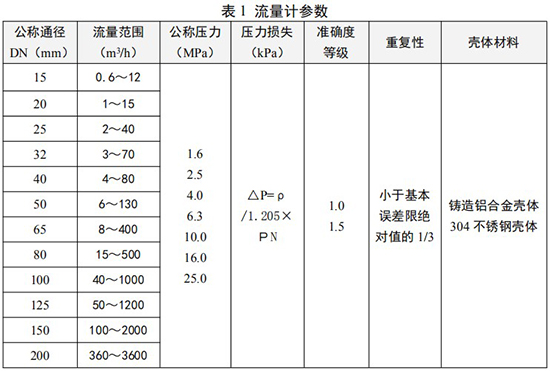

3 流量计参数

注：准确度：为温度、压力修正后的系统精度

4 标准状态条件

P=101.325KPa，T=293.15K

5 使用环境条件

环境温度：-30℃～+65℃

相对湿度：5%～95%

介质温度：-20℃～+80℃

大气压力：86KPa～106KPa

6 工作电源及信号输出

6.1 工作电源

A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA 输出、脉冲输出、报警输出、RS-485 等；

B．内电源：1 组 3.6V 锂电池（ER26500），当电压低于 3.0V 时，出现欠压指示。

6.2 整机功耗

A．外电源：<2W;

B．内电源：平均功耗 1mW，可连续使用两年以上。

6.3 脉冲输出方式

工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；

定标脉冲信号，与 IC 卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。

定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。

6.4 RS-485 通信（光电隔离），可实现以下功能：

A．采用 RS-485 接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；

B．由 RS-485 接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15 台流量计；

C．由 RS-485 接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET 传输数据，一台数据采集器可带 8 台流量计。

6.5 4～20mA 标准电流信号（光电隔离）

与标准体积流量成正比，4mA 对应 0 m3/h， 20 mA 对应最大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。

6.6 控制信号输出

A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流 50mA；

B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，最大负载电流 50mA；

C.关阀报警输出（BC 端，IC 卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

D.电池欠压报警输出（BL 端，IC 卡控制器用）：逻辑门电路输出，正常输出低电平，幅 度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

7 现场显示功能

A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；

B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。

8 防爆型式与等级

隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；

本安型：其防爆标志为 ExiaIICT4

9 防护等级

IP65

10 压力损失

流量计实际压力损失计算公式如下：

式中：

ΔP1--流量计实际压力损失（KPa）；

ρ--被测介质密度(kg/m3);

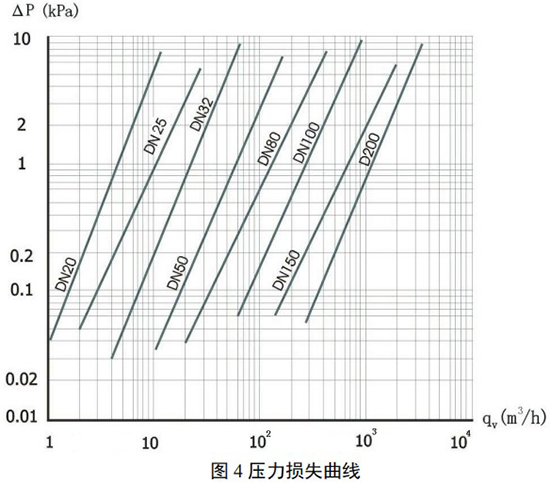

ΔP--介质为干空气时流量计的压力损失（KPa）。其特性曲线见图 4

11 电器接口

内螺纹 M20*1.5

12 选型指南

12.1 选型条件

用户订货时应根据管道公称压力、最高工作压力、工作温度、流量范围、环境条件等选择合适的流量计型号和规格。

12.2 合理选型

A、用户提供的被测流量为工况流量时，可直接依据表 2 选取相应通径的流量计；

B、用户提供的被测流量为标况流量时，应将标况流量换算为工况流量，选取相应通径的流量计。

换算公式：
