蒸汽流量计的测量原理图

发布时间:2023-05-10 10:00:23  点击次数:484次

目前国内市场上使用的蒸汽流量计有2款,一款蒸汽流量计是电子式,还有一款是机械式,机械式产品属于淘汰产品,精度差,耐温低,下面我就为大家讲解一下,LUGB智能型蒸汽流量计的工作原理。

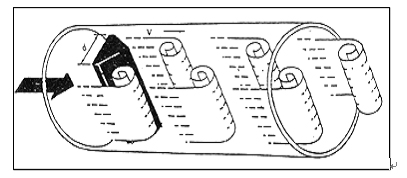

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。


旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:

f=StV/d   公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率

St-斯特罗哈尔数(无量纲数)

V-流体的平均流速

d-旋涡发生体的宽度

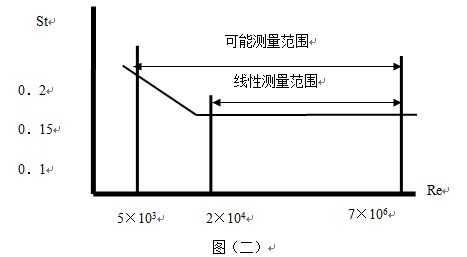

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。


在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=N/Q(1/m3)   公式(2)

式中:K=仪表常数(1/m3)。

N=脉冲个数

Q=体积流量(m3)


那么这样看来这款蒸汽流量计的工作原理大家都知道了,在今后采购的过程中能够更好的帮组大家选型,蒸汽流量计这款,质量,精度高。深得市场消费者的口碑。
