靶式流量计既可以测气体，也可以测液体，特别是在含杂质、具有粘稠度介质方面的测量更是占有明显优势，那么关于靶式流量计的安装您了解多少呢?

靶式流量计的安装及要求

1.靶式流量计的安装

高温型（80度至500度）、常温型（-30度至70度）、低温型（-200度至-40度）

a.常温型、低温型、高温型靶式流量计视不同工况采用水平、垂直或倒置式安装（以出厂效验单为准）；

b.介质工作温度在300度以上时，用户应对靶式流量计壳体采取隔热措施防止热辐射损坏表头（表头工作温度为-30至70度），同理工作温度-100度以下的介质，也要采取防冻措施；

c.为保证靶式流量计准确计量，要求设置前后直管段；（图8）

d.为保证靶式流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；（图8）

e.因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

f.靶式流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；

g.法兰式和夹装式靶式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于靶式流量计和工艺管道通径6-8mm及否同轴，以避免因其产生干扰流而影响计量精确度；

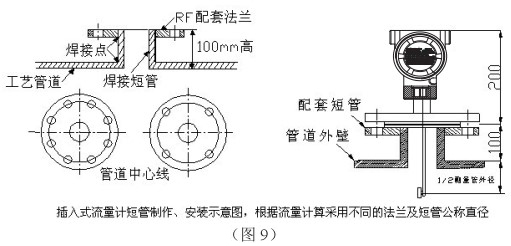

h.插入式靶式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）；（图9）

i.对于新完工的工艺管道，应先进行初步吹扫后再安装靶式流量计；

j.测量管外壁上箭头所指方向为被测介质流向；

k.靶式流量计壳体必须可靠接地，若无接地条件应向厂方说明；

l.靶式流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工（以出厂效验单为准）。

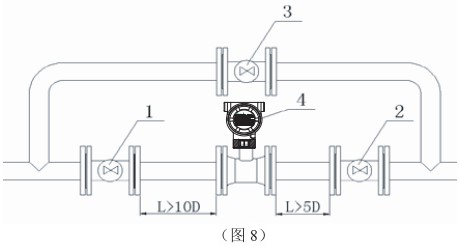

1、2、3分别为前后阀和旁通阀；4为靶式流量计，L≥10D和L≥5D分别为前后直管段长度，D为管道公称直径。

2.靶式流量计设置零点

注：（流量计安装后必须先进置零操作）

由于电容式力传感器及阻流件有自重，在靶式流量计安装时不在水平方位状况下，需要重新设置靶式流量计零点。

操作程序为：（也可在管道内无介质流动时直接置零，高温型及低温型靶式流量计必须使管道内温度达到工作温度后置零）

a.关闭靶式流量计下游的阀门；

b.缓慢打开靶式流量计上游阀门，使流量计充满介质；

c.缓慢打开靶式流量计下游阀门，使流量计运行10分钟左右；

d.关闭流量计上、下游阀门，并确定管道内流量为零；

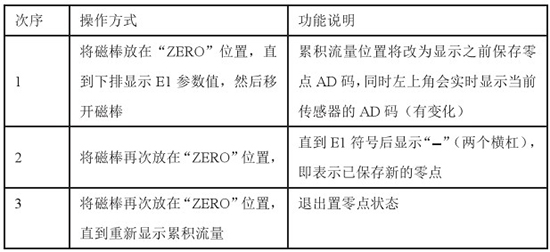

e.用白纸或手指按在“ZERO”位置不小于3S；见（图10）

3.注意事项

不允许直接在靶式流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。

如果需要在靶式流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。
