我们来先说一下超声波流量计的安装步骤

一、先确定用什么样的探头，别买错了到现场才后悔。

常用的探头有小、中、大几种，还有细分型号。通常DN50以下的管用小头，DN50以上-DN500的用中头，DN500以上用大头。

二、安装的必备材料：

1、胶

2、抱箍

三、安装位置和安装环境的确定：

1、通常安装于相对平直的管，不一定前三后五什么，但要感觉管里的水相对正经，不要有漩涡、或不满管的情况。条件越好，调试越顺利，测量越精确。

四、安装方法

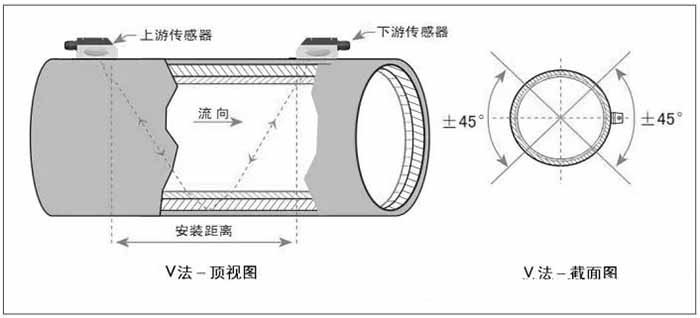

一般情况下，外夹式超声波流量计采用V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围为DN15mm-DN400mm（以你流量计厂家说明为准）。

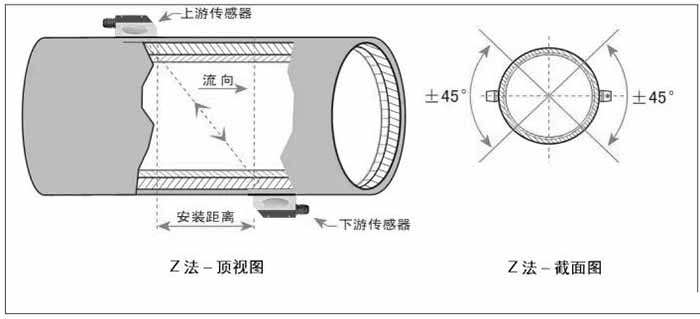

当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装。Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。Z法安装可测管径范围为100mm至6000mm。现场实际安装时，建议200mm以上的管道都要选用Z法安装。

五、确定好安装方法我们来准备开始安装工作

先给主机通上电，设置好基本参数（最就主要是的计算出传感头的安装距离）。

（接下来的操作菜单个别厂家不一定相同，请参照他们的说明书。但步骤是一样的）

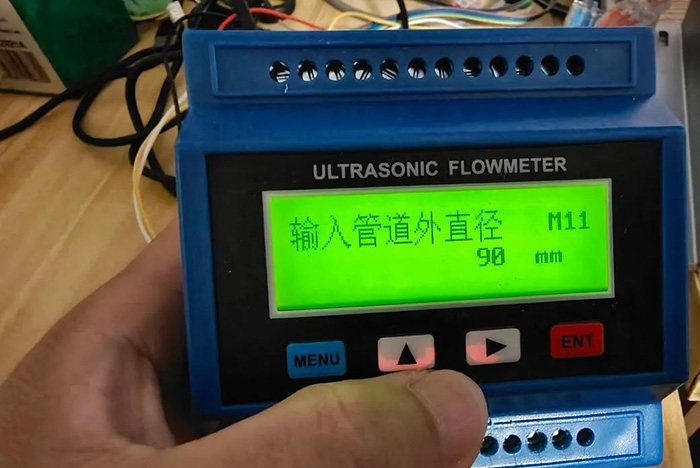

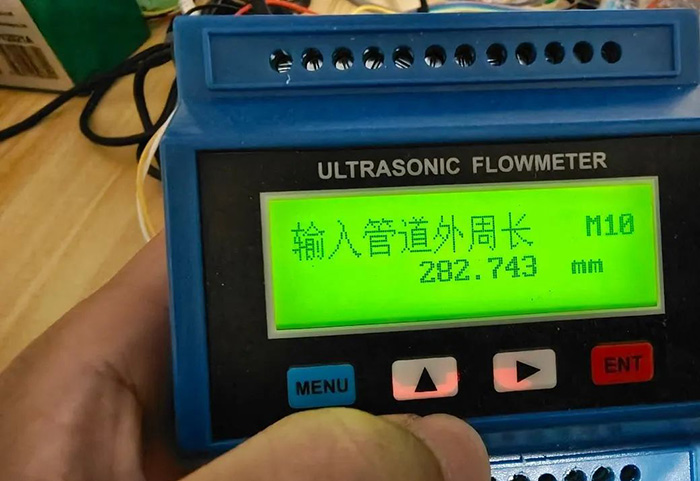

1、首先我们要配置管道的外周长（或外直径，配一个另一个系统会算出来），菜单10和11；

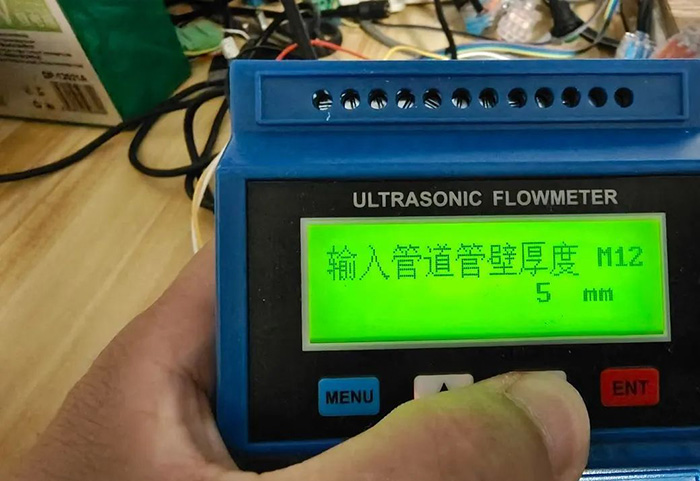

2、配置管璧厚度（内经等会自己算出来了）；

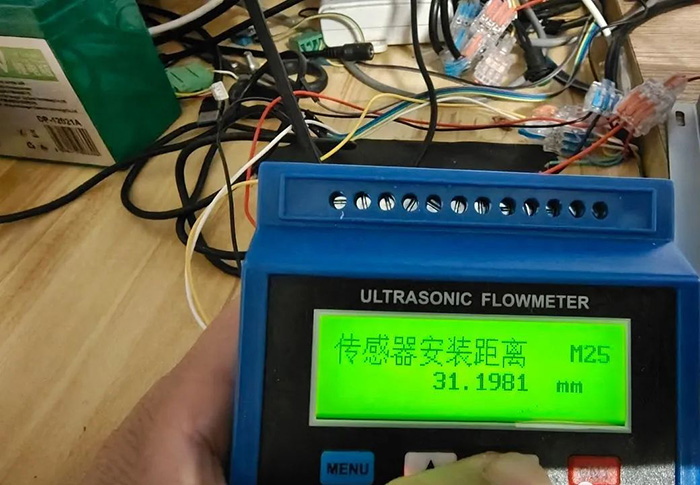

3、配完上面两个后传感器安装距离系统就会帮我们算出来了，菜单25查看一下；

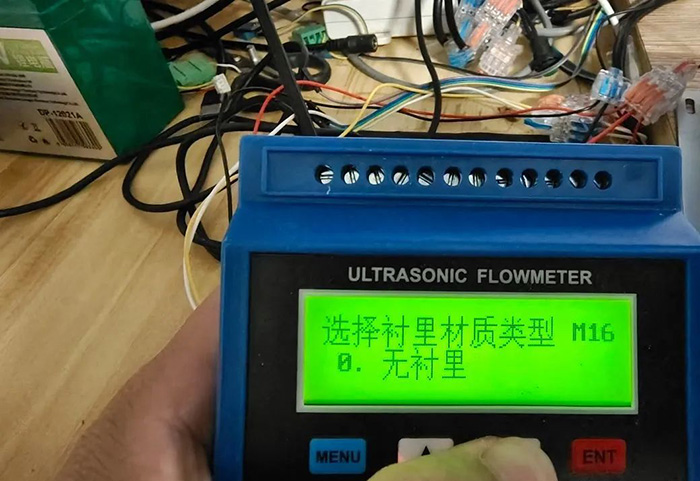

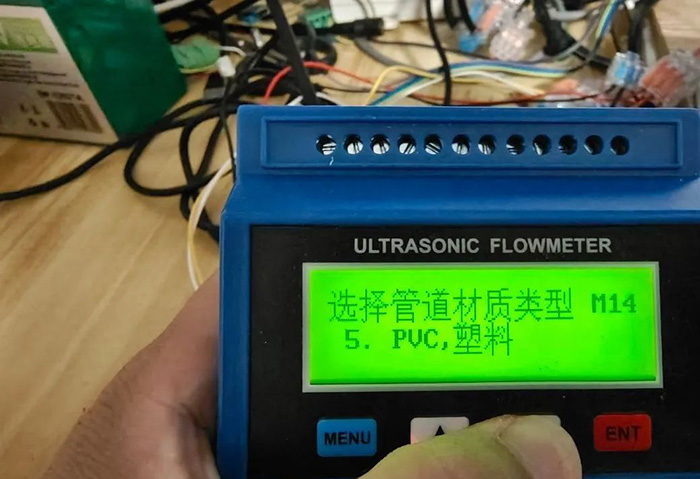

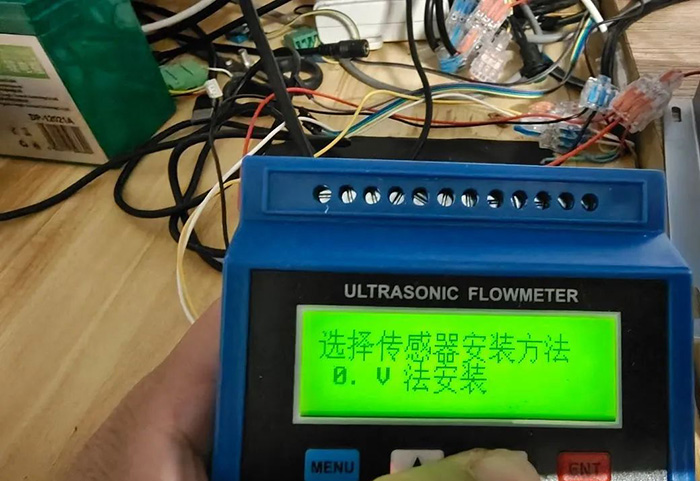

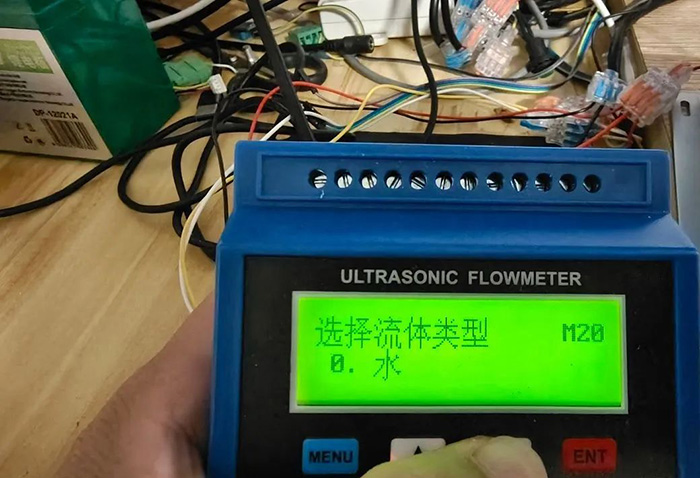

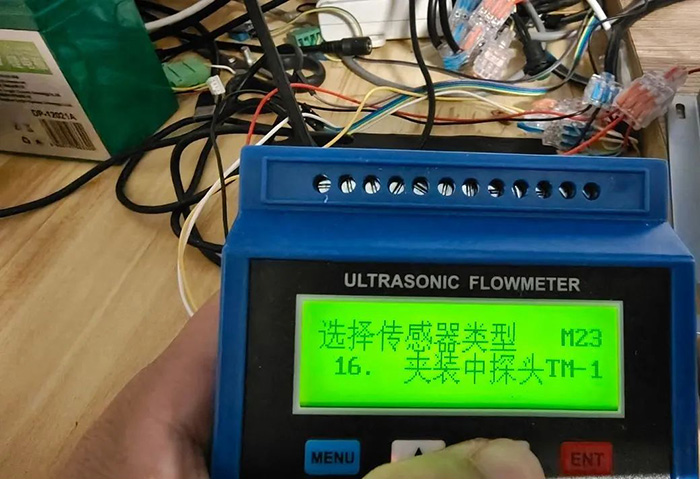

4、还要记得把，Z法或V法配一下，流体类型、管的材质、探头类型配一下。

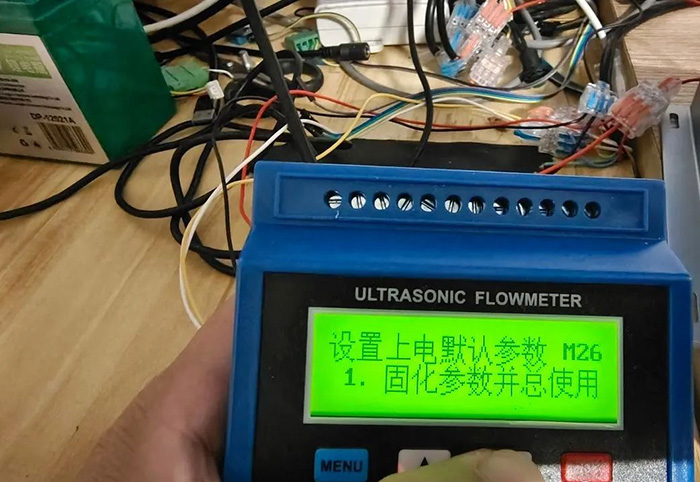

切记！切记！修改了任何配置都要菜单26固化保存设置，要不然断电就没保存了。

六、准备好了我们可以开始安装探头了

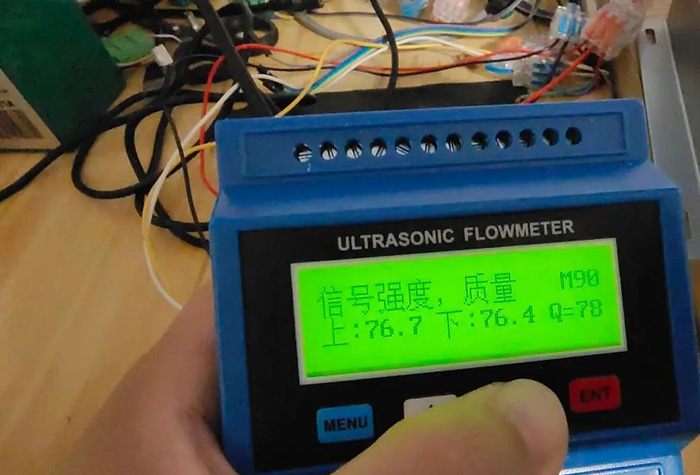

1、把主机菜单调到90，看着信号强度和质量。

2、以我的经验，安装调试时探头上一定要先涂点胶，要不调不出信号来。

3、要对齐管什么的我就不说了，传感器的上下游不要弄错了，UP是在来水方向，DOWN是去水方向，地线接不接的关系不是太大。

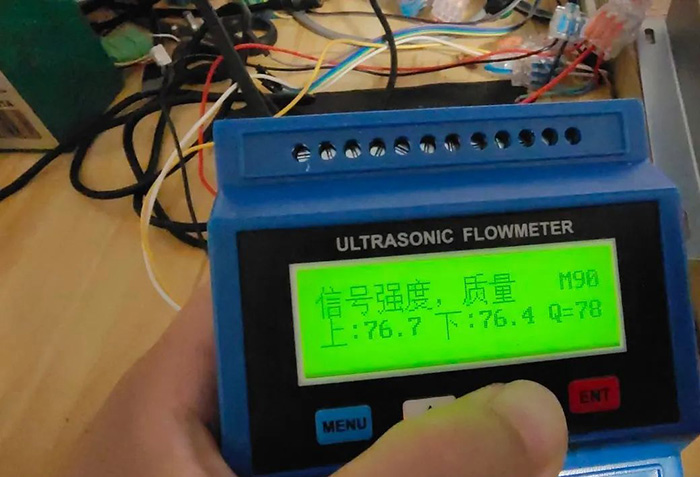

4、传感器贴上管上就注意观察主机90菜单下信息的，上、下最好是能调到大于75，Q也大于70。当然，有的老旧的管又是大管的话可能基本上调不上这么高的值。尽量至少大于55吧。理论上是有信号，能显示流量就是可以用的。

5、调好了就尽量多涂点胶在传感器底部和边上吧，反正也不贵，不要问我为什么。

七、其他常用配置

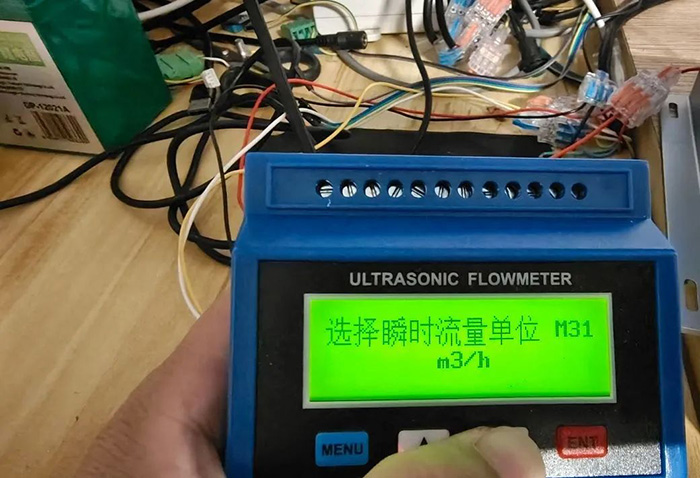

1、配置瞬时流量的单位。水电站生态流量监测是要立方米每秒，水资源监测是立方米每小时。

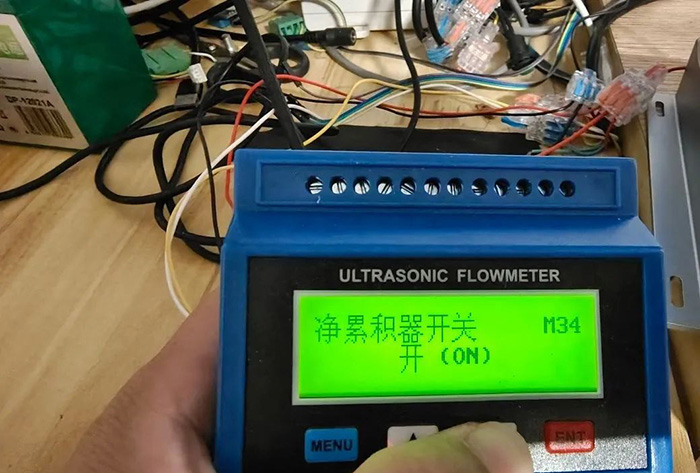

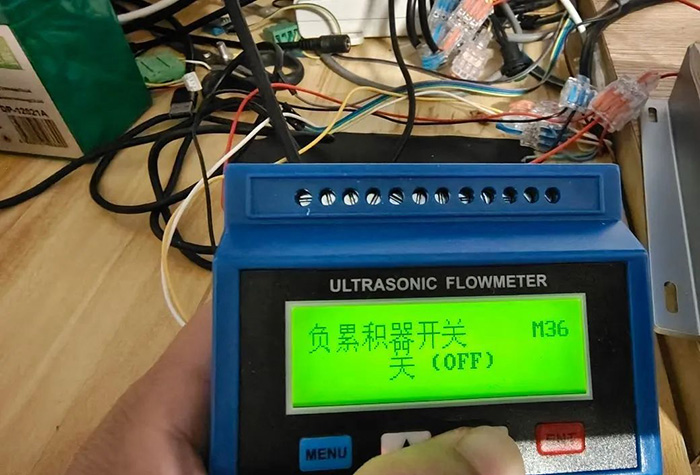

2、负累积流量的开关。这个要注意一下，在水资源监测项目中容易出现水会倒流的情况，表读数据会往回走，这个最好是把负累积给关掉。

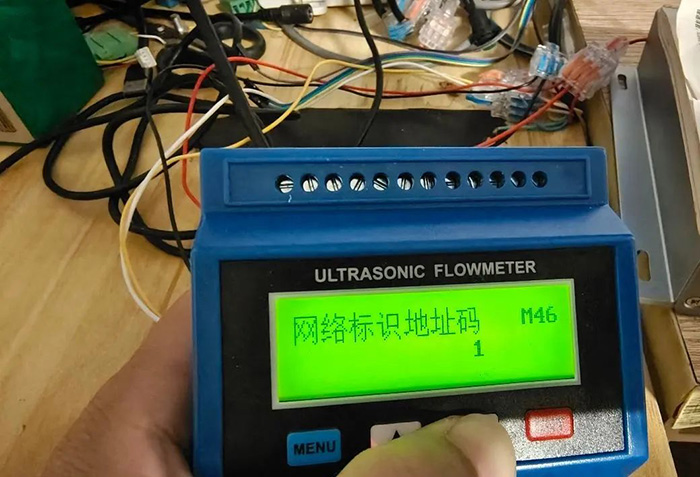

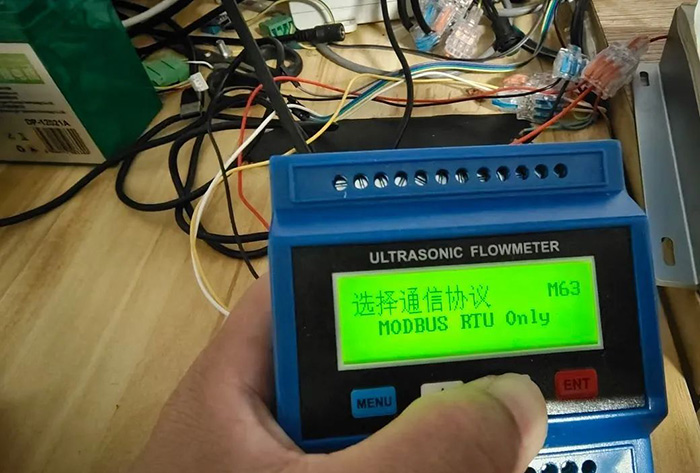

3、设备的地址码和modbus模式这个跟数据采集器（RTU）厂家对接有关系，需要咨询他们配合设置。

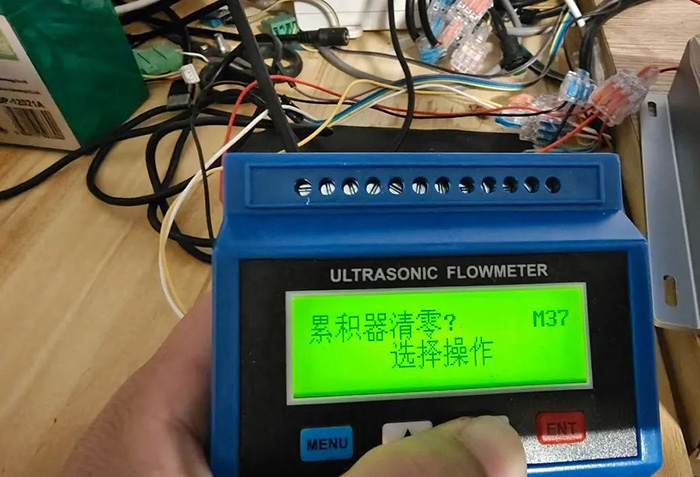

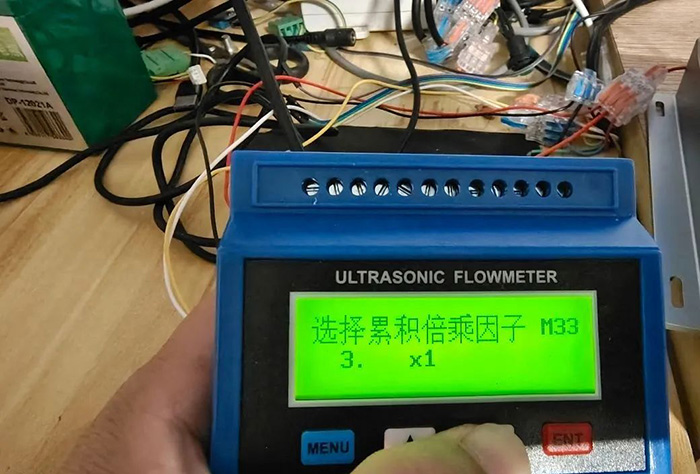

4、累积倍乘因子、数据清零等具体操作请查阅您传感器厂家的具体说明。

下面开始上图：
