椭圆齿轮流量计如何接线

发布时间:2024-01-15 09:48:32  点击次数:153次

椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。


椭圆齿轮流量计的接线及接线图

MF 流量变送器是采集流量计的流量信号转换成 4-20mA、输出给系统终端的一个转换器。


LB07 共有 5 个参数即 P00-P04,说明如下:

P00:流量计的系数(脉冲当量),单位 0.00001-9.99999 升/ 脉冲

P01:流量计的最大流量(即量程)单位 m3/h,固定二位小数

P02:流量计的最小流量(用于计算回零时间)单位 m3/h,固 定二位小数

P03:4-20mA 调零,值越大,电流越大,反之亦然

P04:4-20mA 调满,值越大,电流越大,反之亦然

调试方法

LB07 共有二个按键左键(M 键)和右键(S 键),仪表接线完毕后,屏幕会显示 LB07 然后显示 F 0.00,进入运行状态。在运行状态短按 M 键,屏幕切换到显示累计量,单位升。再短按一次 M 键,屏幕显示电流值。用户可用测试设备进行核对。再按 M 键依次循环显示以上三个值。

显示累计量时按 S 键,累计清零。此功能用于调校是否丢脉冲。

参数修改

在运行状态下,长按 S 键不松,屏幕会显示 P00 接着显示 P00 值,再短按 S 键,显示 P01、P02 依次循环。如要修改某个变量,在显示变量值后,短按一次 M 键,改变量值的第一位会闪烁显示, 可用 S 键加,再移位、再加。当该变量设定好后,短按 M 键至所有位都不闪烁时,端按 S 键,显示 下一个变量,依此修改。当所有的都修改完毕后,按住 S 键不松,直至屏幕显示 SaUEd 闪烁返回运 行状态,此时参数已保存。

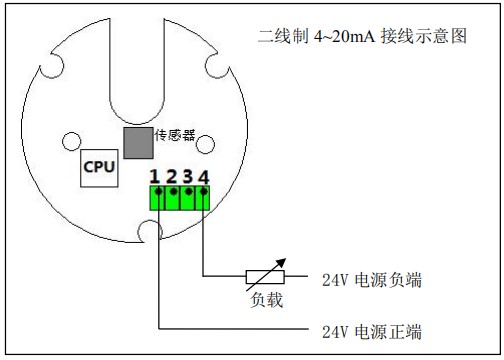

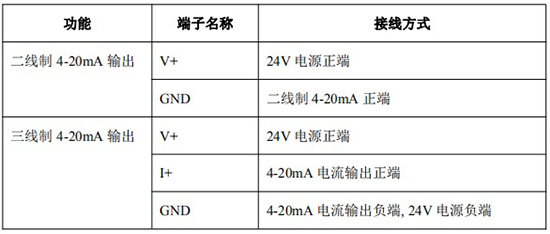

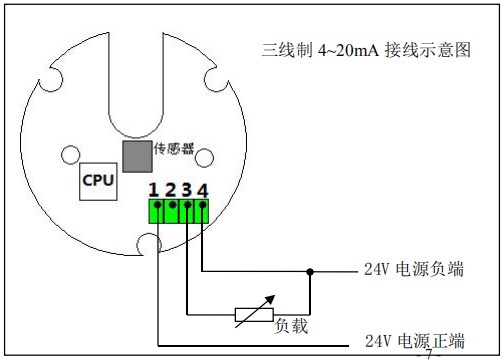

接线说明

1:V+;

2:SO

3:I+

4:GND
