金属管浮子流量计的结构原理

发布时间:2024-02-21 09:03:43  点击次数:522次

金属管浮子流量计是一种用于测量液体流量的仪器。该设备是基于安放在液体管道中的金属管和浮子运动的物理现象来进行流量测量的。

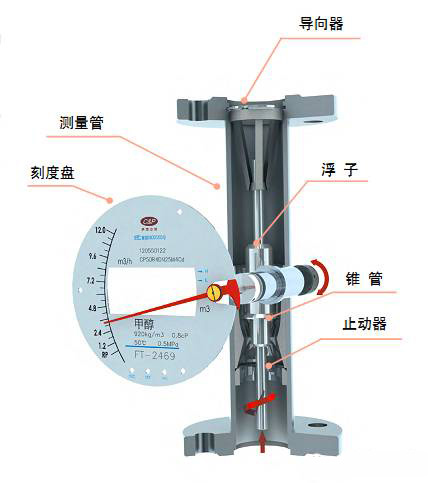

一、金属管浮子流量计的组成

金属管浮子流量计采用了金属管和浮子的结构,通过根据浮子所受流体作用力的变化来确定流量大小。下面将介绍金属管浮子流量计的主要组成部分:

1.金属管:金属管是金属管浮子流量计的主体部分,通常由不锈钢等耐腐蚀材料制成。金属管内部呈现直线或弯曲形状,其尺寸和形状会影响流体的流速和压力损失。

2.浮子:浮子是金属管浮子流量计中的核心组成部分。它通常是一个圆柱形或球形的物体,可以在流体中自由浮动。浮子的密度比流体小,使其能够漂浮在流体中,并且随着流量的变化而上下移动。

3.导向装置:导向装置位于金属管的上部和下部,用于引导浮子在金属管中垂直运动,确保浮子在管内稳定浮动,并防止其偏离流体流动方向。

4.刻度板:刻度板是金属管浮子流量计的重要部分,位于金属管外部。刻度板上标有刻度线,用于读取浮子所在位置对应的流量值。

5.连接件与阀门:连接件和阀门用于将金属管浮子流量计与管道系统连接,并控制流体的进出。它们通常由不锈钢或其他耐腐蚀材料制成,以确保稳定的连接和可靠的密封。

6.传感器与指示器:一些金属管浮子流量计还配备了传感器与指示器,用于实时监测流量并显示在仪表盘上。这些组件可以提供更准确和方便的流量测量结果。

以上是金属管浮子流量计的主要组成部分。通过浮子在金属管中的浮动位置,结合相关的刻度线,可以确定流体的流量大小。金属管浮子流量计具有结构简单、操作方便、测量范围广等优点,因此在许多工业领域得到广泛应用。



二、金属管浮子流量计的工作原理

当流体通过金属管时,流体对浮子产生的浮力与浮子的重力相互作用。浮力的大小取决于浮子置于流体中的深度,而这个深度又与流体流量有关。当流体流量增加时,浮子所受到的浮力也增加,使得浮子向上移动。相反,当流体流量减少时,浮子所受到的浮力减小,使得浮子向下移动。

为了读取浮子的位置并转化为流量数值,金属管浮子流量计通常配备有读数装置。读数装置可以是刻度盘、指针或者传感器等,用于显示浮子所在的位置,并将其转化为相应的流量数值。另外,金属管浮子流量计还经常具有量程调节功能,用于根据实际需求调整测量范围。

金属管浮子流量计的测量精度受到多个因素的影响,包括浮子形状、密度差、管道直径、管道内壁光滑度以及流体的物理性质等。选用合适的浮子形状和材料可以提高测量精度。此外,管道内壁的光滑度和管道直径也会影响流体通过的阻力,从而对测量结果产生影响。因此,在使用金属管浮子流量计时,需要根据实际情况进行校准和调整,以确保测量结果的准确性。
