二甲苯液位计用于汽包测量中的可行性方案分析

发布时间:2019-05-23   点击次数:

在液位测量领域中,随着技术的进步越来越多的新式的液位计被应用到生产中来,以前用于汽包水们监测的液位计主要有云母双色水位计、电接点水位计、差压水位计,为了弥补以上这些液位计的缺陷,又发明了二甲苯液位计。以上三种水位计,在生产中运用的已经有很长的历史,大家都比较熟悉。对于二甲苯液位计特别是汽包监测水位用的高压磁浮液位计,是近些年才开始应用的,但是由于二甲苯液位计具有其他液位计不可比拟的优越性,所以近年来得到更多的用户所青睐,在许多火力发电厂的投产项目中的应用也越来越广。二甲苯液位计最大的特点是是安全、无泄漏、免维护,其不但可以用于高温高压的汽包上,亦可用于除氧器、凝汽器、高低压加热器、疏液箱、水箱、油箱、酸碱储存等装置的液位测量。
一、二甲苯液位计的组成及优越性

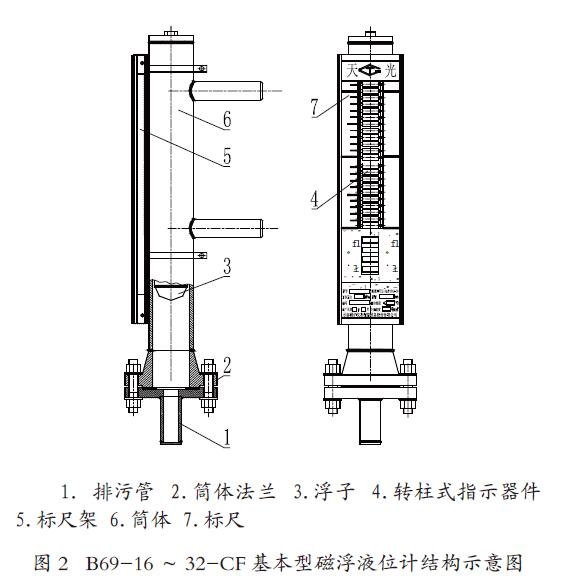

二甲苯液位计都主要由筒体、浮子、显示器件等部分组成。其测量筒主体部分均采用1Cr18Ni9Ti不锈钢材料制作。显示器件由铝合金型材支架和红绿陶瓷转子或红绿塑料转子制成,对于高温的测量介质和环境,则采用了铝合金的翻片制成。

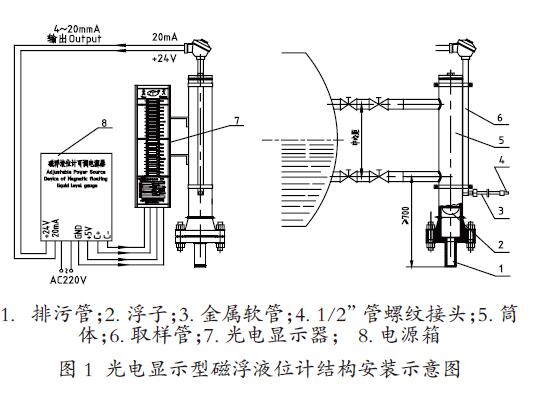

近年以来,在二甲苯液位计的基本型基础上改进型的磁敏双色液位计也逐渐成为市场的新宠,该类型的二甲苯液位计亦称为光电型双色二甲苯液位计。该光电型液位计与普通二甲苯液位计一样,也是由筒体、浮子、显示器件、取样管部件等部分组成。所不同的是,光电显示型液位计显示器件采用1Cr18Ni9Ti不锈钢材料和红绿双色LED发光管制成。其特点和优点是:
1.光电显示器采用进口双色超高亮LED灯组成,LED灯支持热拔插式连接方式,更换备件方便,方便维护。
2.显示器将液位显示汽红水绿的效果,液位上升时LED发光管显示绿色,液位下降时显示红色,根据发光管的红绿位置从标尺可直接上读出液位的具体数值。
3.红绿双色LED灯色泽纯正,显示清晰、醒目。该红绿LED灯作为发光体,不同于一般的磁翻板或是磁转柱,特别是在电视监视上,有着其他二甲苯液位计达不到的效果。所显示的红绿颜色色泽明亮纯正,有别于一般产品在电视上显示发白的情况,达到就地和电视显示清晰一致,适合用户需要。而且用户可自由在现场进行大范围调节亮度,不受现场环境影响。

二、二甲苯液位计的可靠性
二甲苯液位计的最大特点是被测介质与显示器件是相互隔离的。因此,该二甲苯液位计具有良好的密闭性和安全可靠性,适用于高温、高压、有毒、有害、强腐蚀性等介质的测量,而且具有测量范围大、安装方便、读数直观、维护量少、使用安全、防腐、防爆等特点。这些特点使得二甲苯液位计具有了液位显示清晰、运行稳定、可靠性强、运行安全、无泄漏、免冲洗、免维护等诸多优点。特别是运行安全、无泄漏、免维护的优点,是其他水位计无法比拟的,非常适合典型的化工行业企业。使用该液位计不仅可以改善工作环境,降低使用成本,还可提高安全生产系数,保障有关工作人员的人身安全。
三、二甲苯液位计的种类
按压力等级分,二甲苯液位计有三种:
中低压二甲苯液位计:B49-1.6~6.4-CF/2/3,公称压力≤6.4MPa
次高压二甲苯液位计:B49-10-CF/2/3,公称压力≤10MPa
高压二甲苯液位计:B49-16~32-CF/3,公称压力≤32MPa
(其中/2代表附带液位开关型,/3代表远传取样功能)。
高压二甲苯液位计主要用于电厂锅炉汽包上或使用环境类似于汽包的高温高压容器。
高压二甲苯液位计的测量筒采用优质不锈钢材料制成。高压浮子是采用高强、耐腐、绝磁的TC4材料来制作的,可靠性强和安全系数高,高温热变形小。测量筒体除连接法兰外,没有其他的泄漏点,无需像云母双色水位计那样频繁更换密封易损件。而连接法兰处采用的是不锈钢石墨缠绕垫或不锈钢齿形垫密封,因而该水位计的密封性能好,可以做到完全无泄漏。考虑锅炉汽包高温、高压的特点,浮子的制作采用了特殊的技术和工艺方法。一方面磁钢选用稀土钐钴系永磁材料,该材质的剩磁密度、矫顽力、最大磁能积等各项指标均较高,并且高温退磁曲线较平坦。
另一方面为提高浮子抗外压强度,浮子采用分段制成的方法。每段浮子管段都由α+β相钛合金中综合性能最好的TC4棒材车制而成。各管段之间用由TC4棒材车制的支撑环来连接,各管段内部亦由车制一体的支撑环。各管段之间的连接采用的是高频等离子自动焊,焊缝美观、牢固。
四、结语
总之,高压二甲苯液位计是一种测量高温高压容器特别是锅炉汽包液位较理想的液位计。该液位计最大的特点就是安全,无泄漏,免维护。
