酸碱溶液液位计显示面板磁翻板与磁翻柱的区别

发布时间:2021-01-22   点击次数:

酸碱溶液液位计与磁翻柱液位计实际上指的是同一种产品,区别在于两者采用的面板显示器上翻转单元的结构与材料的区别,更有一种叫磁浮子液位计,其实指的就是同一种液位计产品,普遍的叫法叫酸碱溶液液位计
酸碱溶液液位计是根据浮力原理和磁性耦合作用研制而成中,其基本的工作原理就是:测量本体管中有一个根据被测液体介质的密度制作的浮子,浮子内部放置的是永磁钢,酸碱溶液液位计浮子的直径比本体管直径小一点,但间隙也不能太大,可以保证浮子顺畅地在管子中上下浮动。
当被测容器中的液位升高降低时,液位计本体管中的磁性浮子在浮力的作用下随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时 翻柱由红色转变为白色,酸碱溶液液位计指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。二相邻指示板轴向间距离为10mm,因此,液位指示误差为±10mm。一般情况下,显示器的翻板或翻柱都是红白两色,也有蓝白色,或其他颜色的。
如果是安装了开关量信号的,则在设定的位置,浮子内的磁钢会将磁性液位开关在对应液位点动作;开关量信号被打开或关闭。如果是加装了4-20mA模拟量信号输出的,液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换成4~20mA电流信号输出。通过远传传输线缆送到PLC或是液位显示二次表,以便远距离观测与记录。

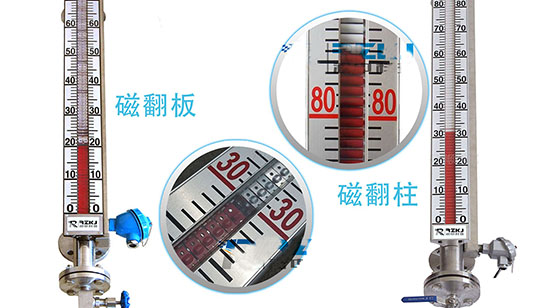

酸碱溶液液位计 的翻板是长方形的方块,内含磁钢通常也为方块形,其磁极为正反面磁极,翻转后定位更准确一些。
磁翻柱液位计 的翻柱是圆柱形,内含磁钢通常为圆形,其磁极为正反半圆,翻转后定位个别会出现偏离。
翻板(翻柱)材质有塑料的,用于常温的测量、翻转效果不好,易出现个别卡死不翻转现象。其他还有铝箔的和陶瓷的、耐高温、翻转效果好。
还有一种就是翻板为片状铝箔,磁钢为圆形,其磁极为正反半圆,翻转定位效果非常准确,而且耐高温。
