防冻液液位计带远传信号功能信号输出方式及安装要求

发布时间:2021-01-12 05:41:39  点击次数:254次

防冻液液位计测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连,当浮球连带磁单 元随液位变化时,使磁性色块(磁翻板)翻转;磁性液位开关在对应液位点动作;同时液位传感器在浮球磁力的作用下,输出标准的变化电阻信号,再经过变送器把电阻信号转换 成4~20mA电流信号输出。
防冻液液位计的工作原理:
首先要了解一下防冻液液位计的结构:每一台防冻液液位计都有一个容纳浮球的腔体,称为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色,两色交界处即是液面的高度。

防冻液液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。那么,防冻液液位计带远传又是如果实现信号远传输出的呢?

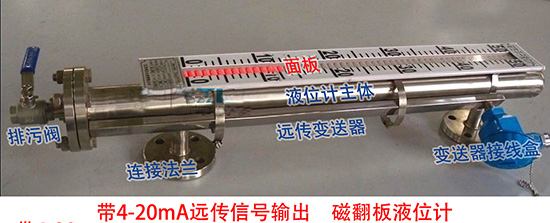

带有远传变送器的防冻液液位计,在其变送器部分及电气部分的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化,进而使得传感器部分可以发生与液位变化相对应的电阻信号。远传信号传输部分是采用内置干簧管组成的信号转化器,就可以把电阻信号转化成4~20mA的电流信号。防冻液液位计的电子元件几乎没有电容器、电感等储能元器件。如果现场需要,也可以叠加通讯协议,也可以使用总线通讯。
防冻液液位计带远传配套仪表时需做到如下几条:
1.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);   2.远传配套仪表上感应面应面向和紧贴主导管;
3.远传配套仪表零位应与液位计零位指示处在同一水平线上;
4.远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
5.接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。
