测量污水的液位计,污水站液位计

发布时间:2019-07-20   点击次数:

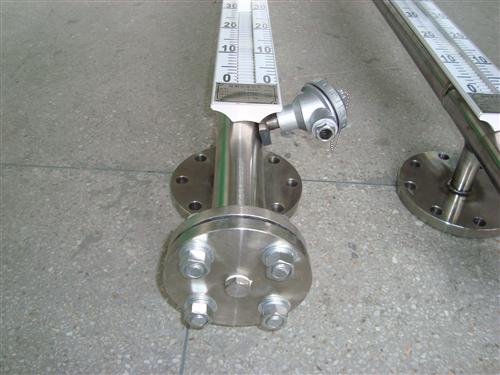

测量污水的液位计产品概述
磁翻板液位计的最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

测量污水的液位计技术参数
一、显示部分技术参数
1、测量范围:300~10000mm
2、准确度:±10mm
3、翻柱直径:10mm
4、工作压力:标准型≤2.5Mpa
5、UPVG≤0.6Mpa
6、介质密度:≥0.45gcm3
7、介质温度:普通型:-20℃
8、高温型:<250℃
9、介质密度差:0.15g/m3(测量界面)
10、介质粘度:≤0.4PaS
11、环境振动:频率≤25Hz,振幅≤0.5mm 跟随速度:≤0.08m/s
12、连接法兰:符合国家GB标准。
二、变送器远传部分技术参数
1、型号:普通型:BS
2、隔爆型:FBB-Ex
3、电源电压:24VDC(2线制)
4、精度:±1.5%FS(H≥1000mm) ±2.5%FS(H<1000mm)= 输出电流:4~20mA 负载能力:600
5、工作温度:-20℃~55℃
6、防护等级:IP65 防爆型:dIIBT4
7、电缆接口:普通型:Pg11
8、防爆型:M20x1.5内螺纹

测量污水的液位计应用须知
l、侧装式液位计与被测容器的上下分液管间最好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm。.与交流电源同路平行铺设时,至少应保持20厘米以上的间距,最好单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

测量污水的液位计型谱

UHZ 磁翻板液位计
测量型式 25 侧侧安装式
27 顶部安装式
28 侧顶安装式
29 侧底安装式
26 底部安装式
显示方式 1 双面板式
2 单面板式
3 单带夜光型
4 LED显示型
远传方式

无可省略
L 远传型
防爆形式 O 普通型
G 隔爆型
Z 本安型
F 配安全栅
液位控制 O
S (报警)开关


测量污水的液位计结构及原理
1、基本型:
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。

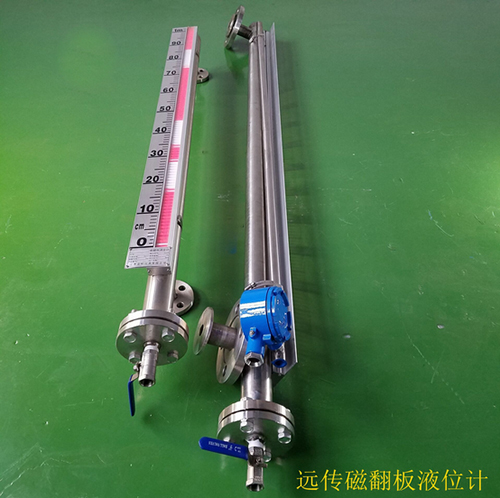

2、电远传:
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

测量污水的液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低,不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境,对密度低的液体也可适用。
5、耐腐蚀性能强,适用于大多数腐蚀性液体。

测量污水的液位计安装要求
⑴液位计必须垂直安装,偏差≤3mm。
⑵液位计测量范围超过4.5米时,在上下法兰中间应增设中间支撑。
⑶筒体保持100mm距离内不能有吸磁性材料。
⑷浮子装入筒体时,切勿将浮标上下颠倒(磁性端在上)。
⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
⑹保温型液位计除按以上要求安装外,还必须连接冷却或加热系统。
⑺地下型液位计先把导管安装在地下容器内,再把连接好的浮标、浮球、连杆装入导管,然后安装上半部。
