耐酸碱浮标液位计

发布时间:2020-11-16 07:16:51  点击次数:229次

耐酸碱浮标液位计产品概述
UHZ系列磁翻板液位计主要用于石油、化工、炼油、医药、食品、酒业、饮料等行业中各类储液罐、分离罐、反应罐、发酵罐内液体、油品、液化气、强酸碱液、弱酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE(内衬聚四氟乙烯)及与PVC塑料相容的介质的液位测量与显示、多点液位开关输出、电远传(4~20mA、0~10mA DC)输出。安装形式有标准型、顶装型、浮球液位计、保温型、防霜型等供您选择使用。工作原理及基本结构 UHZ 系列液位计是根据浮力和磁性原理,利用测量筒内磁性浮子随被测液面的升高或降低,通过磁场的吸引力,使测量筒外部显示器上的双色翻柱随之翻转实现了显示被测液面位置的目的。磁翻板液位计以红色来指示液体部分,以白色来指示无液或汽体部分,也可选择白色表示液体部分红色表示无液或汽体部分。

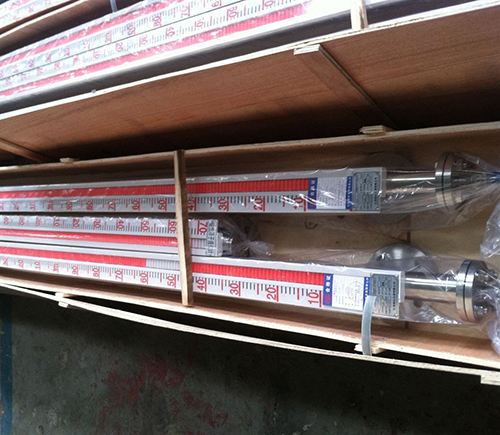

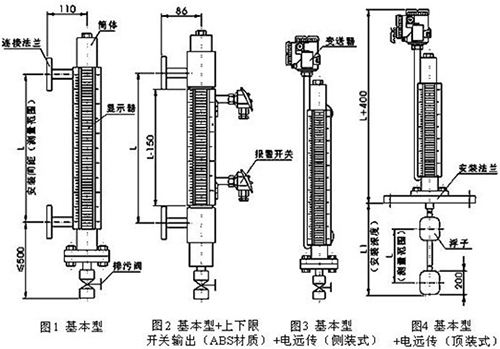

耐酸碱浮标液位计结构及原理
1、基本型:
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆,上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

耐酸碱浮标液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低,不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境,对密度低的液体也可适用。
5、耐腐蚀性能强,适用于大多数腐蚀性液体。

耐酸碱浮标液位计技术参数
1、测量范围:300~12500mm
2、精确度:指示±10mm
3、测量原理:浮力原理、磁耦合传感技术
4、测量介质:各种液体及腐蚀、易燃易爆液体介质
5、输出形式:现场显示、报警、变送器输出
6、工作压力:≤6.3Mpa
7、介质温度:≤450℃
8、介质密度:≥0.45g/cm3
9、介质粘度:≤0.15pa·s
10、防爆等级:Exd Ⅱ BT6.ExiacT6
11、防护等级:IP66
12、材质:各种牌号不锈钢、PVC等
13、连接方式:法兰DN20、DN25(松套)
14、安装方式:侧装、顶装

耐酸碱浮标液位计应用须知

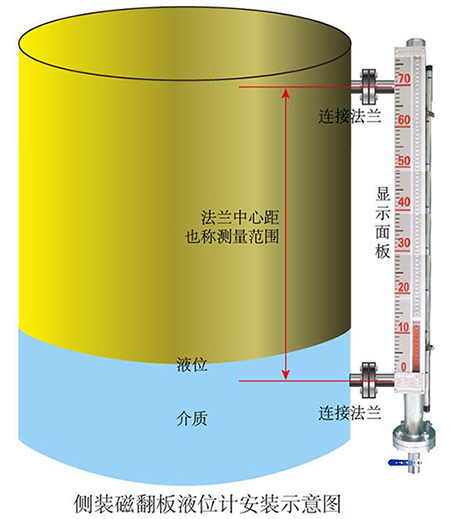

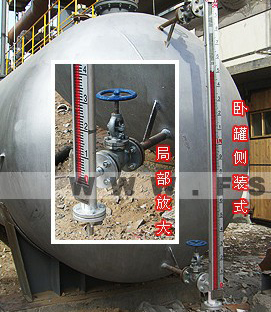

l、侧装式液位计与被测容器的上下分液管间最好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm。.与交流电源同路平行铺设时,至少应保持20厘米以上的间距,最好单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

耐酸碱浮标液位计型谱

KM-UHZ 磁翻板液位计
  代码 安装方式
2 侧装式
3 顶装式
  代码 主体材质
1 ABS
2 304
3 316L
4 304+PTFE
  代码 公称压力
1 0.6Mpa(仅适用于主体材质为ABS时)
2 1.6Mpa
3 2.5Mpa
4 4.0Mpa
  代码 输出形式
1 基本型(现场显示)
2 带上、下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,AC)
5 带本案防爆型远传(4~20mA输出,24V,AC)
  安装间距(测量范围)
L1 安装深度(顶装式)(0~4000mm任选)
  介质密度g/cm³
