高温高压磁翻板液位计,衬四氟磁翻板液位计

发布时间:2021-01-22 16:17:30  点击次数:1211次

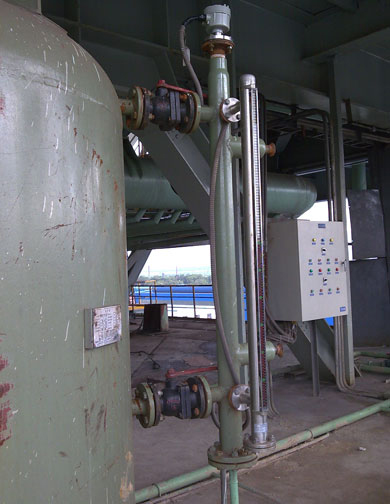

高温高压磁翻板液位计产品概述
磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。 UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

高温高压磁翻板液位计结构及原理
1、基本型:
根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
2、电远传:
在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
3、上下限开关输出:
在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌黄开关,利用磁性浮子随液位移动使黄片开关动作时,实现报警或限位控制。
系统构成及接线
1、上下限开关输出:
由具有自保持作用的舌黄开关和转换器组成,舌黄开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
2、电远传:
由测量单元和变送单元两部分组成。
3、本安防爆:
a带本安防爆,上、下限开关输出型
防爆开关由舌黄开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体,最高表面温度组别T4(135℃)。
c使用注意事项
①变送器外壳设有外接地,用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

高温高压磁翻板液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低,不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境,对密度低的液体也可适用。
5、耐腐蚀性能强,适用于大多数腐蚀性液体。

高温高压磁翻板液位计主要技术指标
1、量程范围(mm):300~19000
2、介质密度(g/cm3):0.5~2
3、介质粘度: ≤0.02Pa.S
4、工作温度℃:-40~350
5、压力等级(MPa):≤32
6、测量精度(mm):≤±10
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:PN4.0 DN25 HG20593(侧装式);PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。
注:当液位计安装受环境影响,空间位置L1<300订货时应明显提出。

高温高压磁翻板液位计应用须知
l、侧装式液位计与被测容器的上下分液管间最好各装一只截止阀门以便打开或关闭液位计;另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm。.与交流电源同路平行铺设时,至少应保持20厘米以上的间距,最好单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。

高温高压磁翻板液位计型谱

型 号
UHZ-517
结构特点 接液材质 测量范围
(mm)
适用介质条件 法兰连接(mm) 重量(kg)
温度
(℃)
压力
(Mpa)
密度
g/cm3
粘度
(Pa.s)
DN PN 基本
重量
加长
基本
重量
C10 标准型 1Cr18Ni
9Ti0Cr18Ni9
(304)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.0
1.6
6 5
C11 高压型 300-
8000
-20
+150
2.45-9.6 0.5-2 ≤0.04 25 2.5
4.0
6 6
C12 高温型
高压型
300-
8000
-20
+350
2.45-9.6 0.5-2 ≤0.04 25 6.3
1.0
6 6
C13 低温型号
(防霜型)
300-
3500
>-40 0-2.45 0.5-2 ≤0.04 25 1.6
2.5
6 7.5
C14 液氨、液
化石油气
专用型
300-
15000
-20
+150
0-2.45 0.45-0.7 ≤0.05 25 2.5 6.5 6
C15 耐腐型 00Cr17Ni14Mo2
(316L)
300-
8000
-20
+150
0-2.45 0.5-2 ≤0.04 25 1.6 6 5
C16 防腐型(
PP外层玻
璃钢)
PP 300-
5000
20
+100
0-0.6 0.5-2 ≤0.04 32 1.6 3 3
C17 防腐型(
PVC 外层
玻 璃钢)
U-PVC 300-
5000
20
+60
0-0.5 0.5-2 ≤0.04 32 1.6 3 3
C18 防腐型 ABS 300-
5000
-20
+120
0-0.6 0.5-2 ≤0.04 32 1.0 3 3
C19 防腐型(
不锈钢内
衬PP)
PP 300-
15000
-20
+100
0-1.0 0.5-2 ≤0.04 25 1.6 4 5
C20 防腐型 PE 300-
5000
20
+40
0-0.6 0.5-2 ≤0.04 25 1.6 6 7
C21 蒸气夹套
加热型
1Cr18Ni9Ti 300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 8
C22 高粘度
介质型
0Cr18Ni9
(304)
300-
15000
-20
+150
0-2.45 0.5-2 ≤0.05 32 1.6 6 5
C23 食品专
用型
1Cr18Ni9Ti 300-
15000
-20
+150
0-1.6 0.5-2 ≤0.05 50 1.6 7 5

配套仪表及附件内容
O 盲板法兰,不配排污阀
L 液位计底部配排污阀
O 无液位报警开关
H 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除
L 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除
B 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型
G 高位报警开关,区域型报警AK-1型 附DF-1型转换言放大器壹台
PF113A插座壹只




JTX-012-22F大功率继电器(单点:壹只,双点贰只)PF083A插座

D 低位报警开关,区域型报警AK-1型
Q 高位、低位报警开关全配,区域型报警AK-1型贰台
S 高位和低位一体化型报警开关,区域型报警AK-2型
O 无液位控制开关
H 上限控制开关,单点干黄CK-1型
L 下限控制开关,单点干黄CK-1型
B 上限、下限控制开关全配,单点干黄CK-1型贰付
W 上限、下限控制开关一体化,双点干黄CK-2型
T 上限控制开关,霍尔型传感器CK-3型
L 下限控制开关,霍尔型传感器CK-4型
E 上限、下限控制开关全配,霍尔型传感器CK-3型贰付
C 上限、下限控制开关一体化,霍尔型传感器CK-4型
O 无远传变送器装置
R 配LB型捆绑式变送器,输出二线制4-20mADC
S 静压式远传变送器,(URS-100)输出二线制4-20mADC
O 普通防水型
B 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅
Bd 隔爆型dⅡCT4
O 不配远传显示仪表
A 数字、光柱显示调节报警仪 XGTH-510(竖式)
B 数字、光柱显示调节报警仪 XGTA-810(横式)
C 数字显示调节报警仪 XMTA-810(横式)
E 双光柱液位显示仪 XGH-202(竖式)
D 智能型液位/容量(重量)显示调节仪XMT-620(横式)
-□□□□ 测量范围(mm)
-□□ 介质密度(g/cm3)
- D 开口常压容器
工作压力(MPa)
