高温高压磁翻板液位计厂家

发布时间:2021-01-22 17:15:25  点击次数:1433次

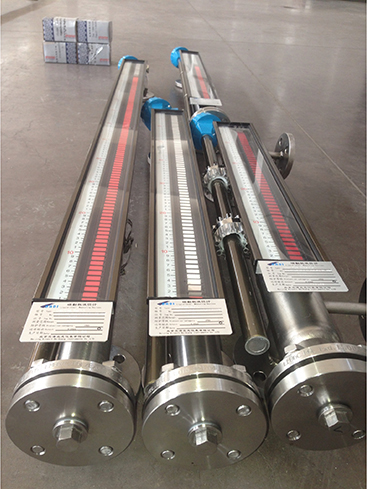

高温高压磁翻板液位计产品概述
磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。 UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

高温高压磁翻板液位计技术参数
一、显示部分技术参数
1、测量范围:300~10000mm
2、准确度:±10mm
3、翻柱直径:10mm
4、工作压力:标准型≤2.5Mpa
5、UPVG≤0.6Mpa
6、介质密度:≥0.45gcm3
7、介质温度:普通型:-20℃
8、高温型:<250℃
9、介质密度差:0.15g/m3(测量界面)
10、介质粘度:≤0.4PaS
11、环境振动:频率≤25Hz,振幅≤0.5mm 跟随速度:≤0.08m/s
12、连接法兰:符合国家GB标准。
二、变送器远传部分技术参数
1、型号:普通型:BS
2、隔爆型:FBB-Ex
3、电源电压:24VDC(2线制)
4、精度:±1.5%FS(H≥1000mm) ±2.5%FS(H<1000mm)= 输出电流:4~20mA 负载能力:600
5、工作温度:-20℃~55℃
6、防护等级:IP65 防爆型:dIIBT4
7、电缆接口:普通型:Pg11
8、防爆型:M20x1.5内螺纹

高温高压磁翻板液位计的正确组装使用及维护
1、本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响液位计的正常工作;
2、如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质情况确定;
3、安装必须垂直,液位计与容器引管间应装有球阀,便于检修和清洗;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
8、应根据介质情况,不定期清洗主导管清除杂质;
9、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
10、安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
11、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。

高温高压磁翻板液位计用途与适用范围

类型 型号 适用范围及用途
普通型 UHZ -P 普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
防腐型 UHZ- F 特别适合于具有腐蚀性、毒性的液位测量指示(工作压力≤1.6MPa;测量范围≤2m)。
伴热型 UHZ- R 适用于测量粘度比较大,温度比较高或比较低的液体介质(该仪表需要使用伴热装置)。
高温型 UHZ- T 适用于容器压力小于10Mpa、温度在200℃~450℃之间的液体介质的液位连续测量。
高压型 UHZ- Y 适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。
高温高压型 UHZ- H 适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。
防爆型 UHZ -B 适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4mA~20mA电流信号或上下限报警设定的液位变送器等电子装置。
顶装型 UHZ -D 适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合(工作压力≤1.6MPa;测量范围≤2m)。


高温高压磁翻板液位计型谱
UHZ
  代号 含义 T 高温型 基本类型
  P 普通型 Y 高压型
  D 顶装型 H 高温高压型
  F 防腐型 B 防爆型(Bd为隔爆型、Bi为本安型)
  R 伴热型
  代号 含义 4 4.0 过程压力
(MPa)
  0 常压 5 6.3
  1 1.0 6 10.0
  2 1.6 7 15.0
  3 2.5 8 其他
  代号 含义 4 0.75-0.9 介质密度
(g∕cm3
  1 0.45-0.51 5 0.9-1.0
  2 0.51-0.65 6 1.0-1.8
  3 0.65-0.75
  代号 含义 2 PVC/ UPVC 主体材质
  0 304 3 内衬F4(或PE)
  1 316/ 316L 4 其他


0 翻柱现场显示型 显示方式



高温高压磁翻板液位计产品特点
1、适用范围广、安装形式多样,适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离,密封性能好,防泄露、适应高压、 高温、腐蚀条件下的液位测量,可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整,功能齐全  双色指示带夜光、连续直观、醒目、测量范围大,观察方向可任意改变。
4、耐振动性能好,能适应液位波动大的情况下工作  结构简单,安装方便,维护费用低。
5、带精美的磁钢校正器,现场随意校调技术参数。
