衬四氟耐酸碱磁翻板液位计厂家接线图及电源远传信号接线方法

发布时间:2021-01-22 16:40:36  点击次数:454次

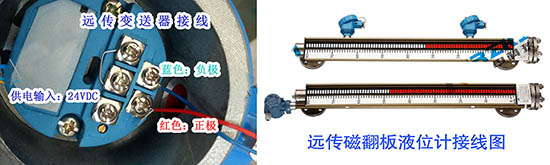

衬四氟耐酸碱磁翻板液位计厂家是一种在罐区普遍在使用的液位仪表,不仅可以就地现场显示,也可通过4-20mA远传信号输出,一般是两线制。本文可以介绍一个接法,衬四氟耐酸碱磁翻板液位计厂家正极接仪表24V输出端,衬四氟耐酸碱磁翻板液位计厂家负极接仪表4~20MA输入端的正极,然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制,那就好办了,液位计的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极.
如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应液位计的正负端子,输出端正负对应仪表的正负。
衬四氟耐酸碱磁翻板液位计厂家接线注意事项
鉴于衬四氟耐酸碱磁翻板液位计厂家接线出错,轻则导致测量不准,重则造成仪表损坏,所以在对衬四氟耐酸碱磁翻板液位计厂家进行接线操作时,一定要注意以下几点:
1、在配线时应避开大容量的变压器、电动机或干扰源;
2、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到24VDC两端;
3、根据需要连接接地端子;
4、拧紧接线盒的接线端盖;
5、对于防爆型仪表,为确保防爆性能,必须按有关规定配线;
带远传衬四氟耐酸碱磁翻板液位计厂家有很多种材质,使用于不同测量介质;而且数显表还可以报警,远传接线有 两线制  ,三线制  ,四线制

一、衬四氟耐酸碱磁翻板液位计厂家的接线方法
衬四氟耐酸碱磁翻板液位计厂家一般是两线制,4~20MA信号。其中一种接线方法为:衬四氟耐酸碱磁翻板液位计厂家正极接仪表24V输出端,衬四氟耐酸碱磁翻板液位计厂家负极接仪表4~20MA输入端的正极,然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做衬四氟耐酸碱磁翻板液位计厂家电源。
如果是衬四氟耐酸碱磁翻板液位计厂家采用的是四线制,则衬四氟耐酸碱磁翻板液位计厂家的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极。如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应衬四氟耐酸碱磁翻板液位计厂家的正负端子,电源输出端正负对应仪表的正负。
二、衬四氟耐酸碱磁翻板液位计厂家接线注意事项
鉴于衬四氟耐酸碱磁翻板液位计厂家接线出错,轻则导致测量不准,重则造成仪表损坏,所以在对衬四氟耐酸碱磁翻板液位计厂家进行接线操作时,一定要注意以下几点:
1、在配线时应避开大容量的变压器、电动机或干扰源;
2、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到24VDC两端;
3、根据需要连接接地端子;
4、拧紧接线盒的接线端盖;
5、对于防爆型仪表,为确保防爆性能,必须按有关规定配线;
