耐酸碱磁翻板液位计厂家一体化强酸碱液位测量仪的研究

发布时间:2021-01-22 16:51:12  点击次数:207次

耐酸碱磁翻板液位计厂家与磁致伸缩相结合来测量强酸强碱液体罐的液位,相比单纯使用一种液位计有更多的优势,无论是在数据的准确性还是生产的安全性方面,都比以前得到了一个提升。本文就是通过基于磁致伸缩液位传感器和磁翻板液位检测装置的工作原理,将磁致伸缩传感器和耐酸碱磁翻板液位计厂家组合,通过实验再将磁致伸缩和磁翻板装置共用一个磁浮子,并结合单片机缓和GSM支术实现了磁致伸缩一磁翻板一体化液位检测装置对强酸、强碱罐酸碱液位的非接触式测量。经过实际使用,这套液位测量系统在强酸碱的罐体液位测量中发挥了很大的作用,值得加以推广使用。
引言
目前,工业用浓酸、浓碱液罐内的液位检测手段,主要有超声波液位检测仪、耐酸碱磁翻板液位计厂家、接触式防腐蚀液位检测装置等,作者参观了山西省阳城电厂,对阳城电厂的酸碱罐液位检测装置进行了考察;该厂现有大小20余个酸碱罐中酸碱液位的检测,大都采用超声波液位计与耐酸碱磁翻板液位计厂家相结合的方式。超声波液位计对酸碱液位信息通过线路传输到计算机,进行实时观测。但据该厂技术人员介绍,超声波液位计有一个致命缺点,就是安装在罐顶部的超声波探头很容易被酸雾或碱雾笼罩,严重影响了测量准确度,需要工作人员定时对超声波探头进行清洗。耐酸碱磁翻板液位计厂家在当时安装时没有配套远传数据的传输功能,需要工作人员定时地去观察液位刻度。为了确保酸碱液位数据的可靠性,该厂技术人员提出增加一套液位检测装置的要求,并能实现数据的自动化远程传输。为此,作者利用磁致伸缩传感器和磁翻板相结合的办法,以求实现酸碱液位的非接触式测量,并利用单片机和GSM技术实现磁致伸缩液位信号的无线传输
1、磁致伸缩液位传感器和耐酸碱磁翻板液位计厂家的测量原理
1.1磁致伸缩液位传感器的工作原理

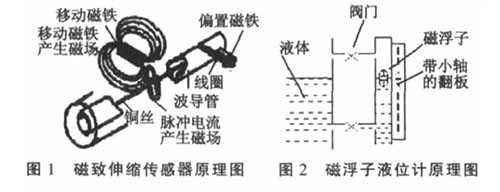

磁致伸缩线性液位传感器,采用不导磁的不锈钢管(}J}(杆)、磁致伸缩线(波导线)、可随液面或界面移动的浮球(内含磁环)和电子部件等组成(见图1)

其工作原理是:脉冲发生器产生电流脉冲,经电子部件可转换成沿波导线(Waveguide)传播的波导脉冲(起始脉冲);其磁场与浮球内的磁环磁场矢量相加形成螺旋磁场,产生瞬时扭力,使波导线扭动并产生应力脉冲(Strainpulse)。这个脉冲以固定的速度沿波导线传回,在电子部件的感应线圈两端产生感应电流脉冲(终止脉冲)。通过测量起始脉冲与终止脉冲之间的时间周期,并乘以这个固定的速度,即可精确地确定被测对象的位移或液位。整个测量过程是连续不断的,所以每当浮球滩铁)被移动时,新的位置很快就会被感测出来。
1.2磁翻板液位传感器的工作原理
磁浮式翻板液位计属于浮力式液位计,浮子是磁性的,浮子随液位的变化而上升或下降,见图2。
安装在浮子旁的翻板是薄导磁金属片(有的是圆柱的)制成的,两面涂有不同的颜色。磁性浮子升降时带动翻板绕轴翻转,浮子以上的翻板是一种颜色(如白色),浮子以下的翻板为另一种颜色(如红色),通过观察外面的颜色可知道液位的高低
2、磁致伸缩一磁组合一体化翻板液位测量装置的设计
2.1磁致伸缩一磁翻板共用磁浮子的实验

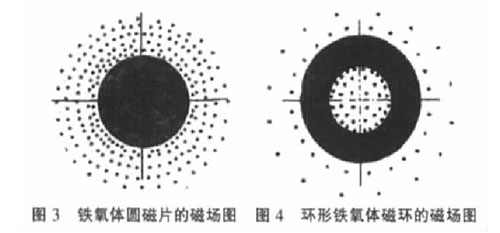

为了避免磁致伸缩液位传感器与强酸强碱的接触,我们把磁致伸缩传感器与耐酸碱磁翻板液位计厂家相结合,采取耐酸碱磁翻板液位计厂家和磁致伸缩传感器共用一个磁浮子的设计思路。我们把磁翻板中的磁浮子和磁致伸缩杆上的磁环磁场进行了测量。磁翻板中的磁浮子用的是一个水平放置的铁氧体磁铁圆片,其磁场见图3,最强磁场位置在圆片中心位置,约150T;紧绕圆片周边的磁场强度约80T,沿径向磁场依次减小。磁致伸缩传感器的感应杆上一般设置浮动铁氧体磁环作为磁浮子,其磁场见图4,磁环中心位置的磁场最强,约60T

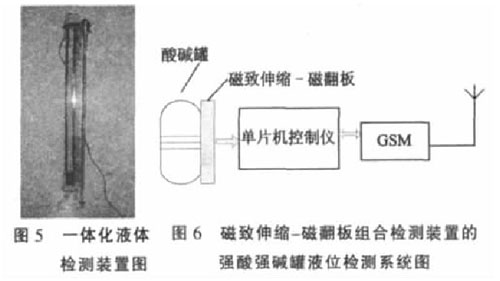

为把磁致伸缩杆上的磁环去掉,采用磁翻板的磁浮子周边磁场来代替磁环的磁场;即把磁致伸缩杆垂直竖立在磁翻板旁边,形成磁致伸缩一磁翻板一体化液位测量装置,其实验装置图见图5。当磁翻板的液体管中的液面上下变化时,磁浮子上下浮动,磁翻板的小圆柱状磁棍翻转,颜色发生变化,利用旁边的刻度尺可以观察罐中的液位变化。同时,磁致伸缩杆也由于磁浮子的上下浮动而产生脉冲信号,感应为位移的变化,从而检测了管中液面的变化。

2.2磁致伸缩一磁翻板组合检刚装置的强酸强碱罐液位检刚系统
如图6所示,由于旧式的耐酸碱磁翻板液位计厂家都没有数据自动记录和存储功能,我们把磁致伸缩杆安装在磁翻板旁边位置即可进行液位测量。把磁致伸缩产生的标准液位信号通过单片机进行测量,存储。并设定为实时测量模式,测量频率可根据现场需要设定为每分钟1次。为了实现工作人员随时了解液位情况,并减少线路布线,本系统采用了基于单片机与GSM(移动短消息传输)的数据无线传送方式[[4]。工作时,工作人员的手机号码被设定为GSM短消息传输号,工作人员只需向GSM发送调用指令,GSM便可把液位数据以短消息的形式发送到工作人员的手机上。
3、实验与结论

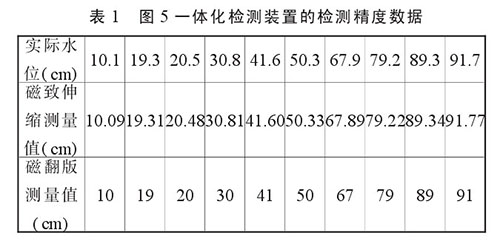

我们把图5所示的一体化检测装置进行了水位检测实验,其检测结果与实际水位值见表

表1中实际水位值是精度为1~的直尺测量值,磁致伸缩传感器测量值是通过单片机测控仪读取的数值,磁翻板测量值是通过对液位柱显示的值人工读取的。可以看出,磁致伸缩传感器的液位读取精度在1%,且准确度高;磁翻板的测量精度为1cm,但测量结果与实际值都吻合。我们通过单片机控制把磁致伸缩传感器测量值进行无线远传,实现了酸碱罐液位的实时监测。因而,磁致伸缩一磁翻板一体化组合装置对酸碱罐液位的检测是可行的。
