分析蒸汽夹套磁翻板液位计变化统计数据为M310机组奠定基础

发布时间:2020-07-06   点击次数:

内容摘要:基于 RPC098MN 与 RCP091MN 快速平衡内容的研究,首先要掌握内容参数,明确压力容器与稳压器相连的管道状态,及时对反应进行处理。然后分析蒸汽夹套磁翻板液位计变化,记录数值不一致的原因并进行分析。zui后统计数据应用,为 M310 机组大修奠定有利基础。
M310 机组大修一回路降液位时,RPC098MN 与 RCP091MN 液位显示不一致。在 2017 年 9 月 13 号方家山一号机组中班的主线任务是一回路排水到 10. 5m,从接班时,早班值已将水排到了 RCP098MN 显示为 10. 68,而 RCP091 / 090MN 显示为 11. 5M。规程上要求 RCP098MN 与 RCP091MN相差 20 ~ 50cm 时需停下来等液位偏差小于 10cm 才允许继续降水位。且据安工要求,如果 RCP098MN 与 RPC091MN 的显示相差超过 1m 则认为两个蒸汽夹套磁翻板液位计都不可用,需计第一组 I0。
据当班值长反映,压力容器与稳压器相连的管道,细长且有弯管,在管线上可能会有凝结的水珠堵塞管道。
RPE110VP 位于反应堆水池旁边,标高大约为 21 米,压力容器排气时通过临时管道与 RPE110VP 相连。而压力容器顶盖高约为 13m,稳压器zui顶部高约 24m,而 RPE002BA 位 于 4m 高度。高度差较大、排放的气体湿度高、管道细小且弯绕多形阻损失较大等原因很容易造成管道堵塞。

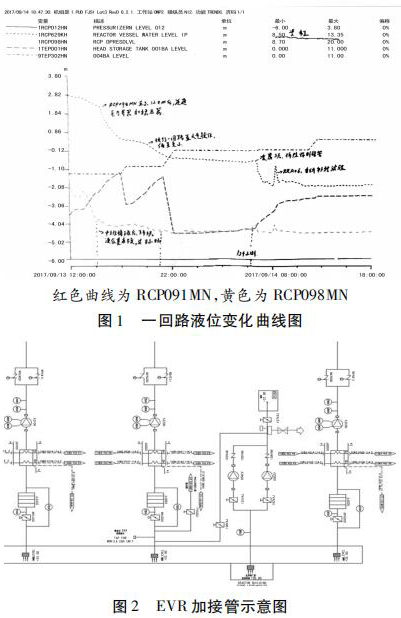

压力容器中控制棒驱动机构耐压壳中残留的气体压力较大,而稳压器的压力较低,压力容器与稳压器之间存在压力偏差致使 RCP098MN 与 RCP091MN 显示存在偏差。值长反馈在调试期间,为了尽快使两边压力平衡,采取的方法是拆除压力容器排气管线上的临时接管( 燃料没有临界,一回路没有放射性) ,使其直接对大气。同时稳压器通过与 RPE002BA 相连,同样也是相当于对大气压,可以使 RCP098MN 与 RCP091MN显示较快速地平衡。这次大修也是一直不能平衡,由于怕影响主线进度,夜班在凌晨 3 点时接到领导指令拆除了临时接管,使压力容器直接对大气,两个蒸汽夹套磁翻板液位计开始显著趋向一致,早上 6 点多就基本上平衡。具体曲线图如图 1。
中班值值长已经提到过这个方法,但没有做的原因是考虑到一方面不符规程,另一方面压力容器是正压,排放到安全壳可能造成空气污染。考虑到田湾 5. 6 号机可能面临同样的问题,觉得有个两全其美的方法。
目前方家山平衡压力容器与稳压器的方法是通过临时接管将稳压器与压力器相连,并连通 RPE002BA,zui后通过 EBA排放。既然是要将压力容器的排气排到 EBA,不如参考 VVER机组排中压安注箱的氮气的方法,直接从压力容器的排气口直接接一个临时接管到就近的 EBA 吸入口。这样可以保证压力容器中排气顺畅地进行,同时可能存在的放射性气体也不会污染安全壳内空气。通过对现场的走访,在反应堆大厅没有 EBA 的风管,但在 2 号 SG 旁边有 EVR 的风管,且该风管与EBA 风管相连,在 D05 规程执行压力容器排气阶段该段 EVR风管与 EBA 系统联合运行中。可以考虑从 1EVR107VAI 后的风管上加一个带堵头的管线,可以与临时接管相连。然后为了防止管线中有少量的水被带出,在水平的风管下部连接一个漏斗形,并带一个阀门的管线去 RPE 或者直接对空,在排气时用一个小桶接着可能排出的凝结水。如果不用压力容器排气可以关闭阀门,不影响 EVR 的运行。具体布置如图 2。

在 D02 规程中,一回路开始降温的过程中,EVR002ZV已切除运行,EBA 与 EVR 联合运行。而在 D05 时,一回路降液位前,EBA 与 DVN 按照安全壳已污染在线,将碘吸附器接入。因此排放到 EVR107VAI 后没有放射性扩散的风险。
同时,EVR107VAI 位于反应堆大厅大约 21 米的高度,接临时管道后管线的弯绕几乎没有,可以保证反应堆有效地排气。对于反应堆顶盖上排气阀打开的要求,技术规范是允许在反应堆次临界一天后打开。考虑到反应堆的高度和水位,可以在 D05 规程中适当地作出修改,根据所需工况不同,将在一回路液位于 12. 8m 或 10. 5m 时,压力容器与稳压器连通并降到大气压这一步直接修改成压力容器与 EVR 相连,稳压器与 RPE002BA 相连。这样在zui小程度修改的情况下就可以迅速而有效地平衡压力容器和稳压器的压力到大气压,同时保证放射性不外泄。从这次方家山 103 大修的数据来看,至少可以让大修的主线进度提前 10 个小时。
综合两种理念的综合分析,达到快速平衡,应将压力容器与稳压器连通并降到大气压这一步直接修改成压力容器与 EVR 相连,稳压器与 RPE002BA 相连,从而迅速而有效平衡压力容器和稳压器的压力到大气压,同时保证放射性不外泄,有效节省时间。
