油罐雷达液位计安装要求

发布时间:2021-07-10   点击次数:

油罐雷达液位计,是26G高频、非接触式雷达式物位测量仪表,具有高性能、高精度、使用寿命长等优点,可以适应高温、高压、蒸汽,粉尘等恶劣的生产环境, 测量最大距离可达70米。
那么,油罐雷达液位计如何正确安装以确保仪表能正常工作呢?请看以下注意事项:

安装指导
安装在直径的1/4处或1/6处。
注:距离罐壁最小距离应为罐高的1/10。
注:①基准面     ②容器中央或对称轴

锥形罐顶部平面,可装在罐顶正中间,可保证测量到锥形底部。

有料堆时天线要垂直对准料面。若料面不平,堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。
(由于倾斜的固体表面会造成回波衰减,甚至丢失信号的问题)

典型的错误安装:
锥形罐不能安装在入料口的上方。
同时注意:室外安装时应采取遮阳、防雨措施。
①正确    ②错误

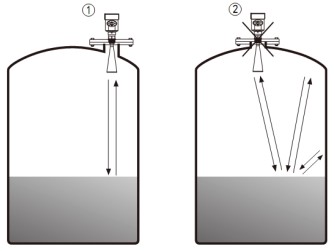

仪表不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阀值还大,因为通过顶部可集中多个回波。所以不能安装在中心位置。
①正确   ②错误

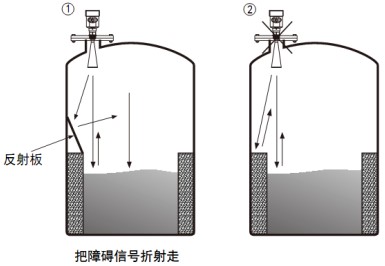

当罐中有障碍物影响测量时,要加装反射板才能正常测量。
①正确   ②错误

接管高度要求: 必须保证天线伸入到罐里至少10mm的距离。
