油罐浮标液位计原理图

发布时间:2021-07-10   点击次数:

油罐浮标液位计是一种简易的液位测量仪表,它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油箱、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量,以解决人工测量液位的困难。

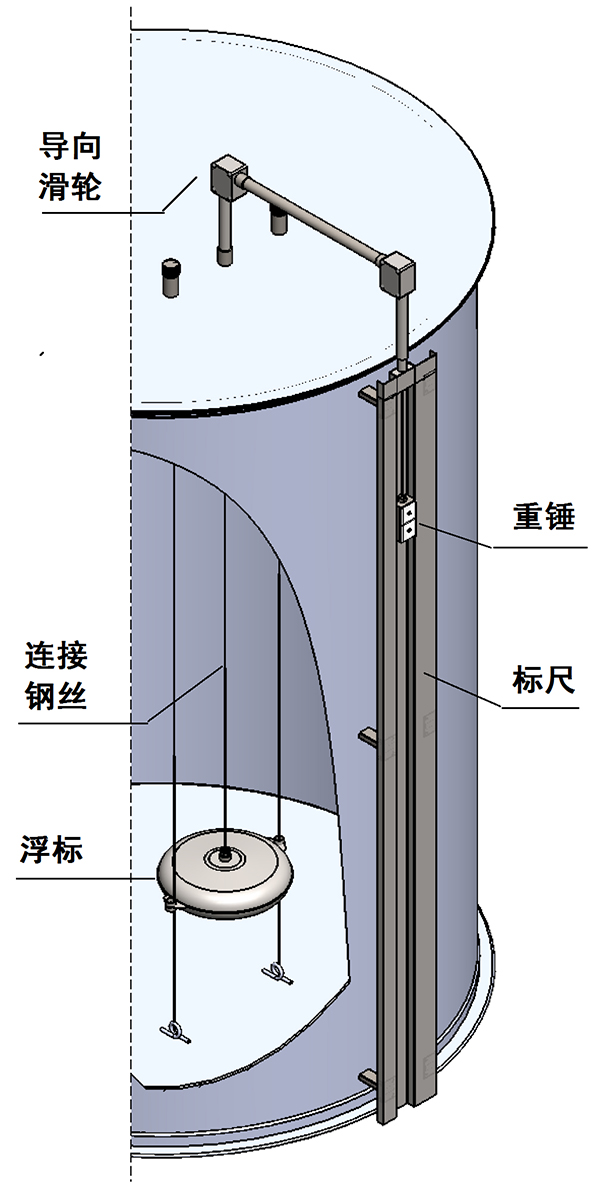

工作原理
液位计是根据力平衡原理设计的,当罐内液位处于某一位置时浮标重量W,重锤指针重量W1和浮标浸在液体中所受浮力F,整个系统中摩擦力f,四力处于平衡状态(即W-F-W1-f=0)。当液位上升时,由于牵引索吊着浮子沿导向索被浮起,液体浮力,F增大,使原平衡系统地四力失去平衡,在重力的作用下,重锤指针(8)向下滑行,同时也连续地在标尺上指示液位的上升高度。同理,可说明液位下降时,浮子浮力F减少,使牵引索与液体同步下降,由于浮子的重量大于重锤指针的重量,使指针向上运动,同样在液位连续下降变化时,重锤指针能随之连续地指示液位的下降情况,从而达到准确测量液位变化的目的。
