雷达液位计的正确安装方法

发布时间:2023-06-10 10:40:16  点击次数:1749次

雷达液位计,是26G高频、非接触式雷达式物位测量仪表,具有高性能、高精度、使用寿命长等优点,可以适应高温、高压、蒸汽,粉尘等恶劣的生产环境, 测量*大距离可达70米。

那么,雷达液位计如何正确安装以确保仪表能正常工作呢?请看以下注意事项:


1.安装空间

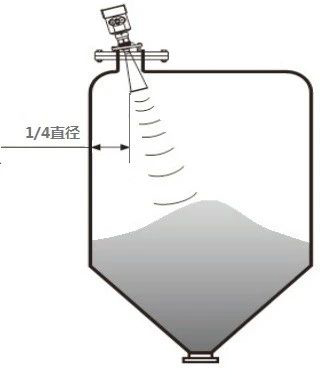

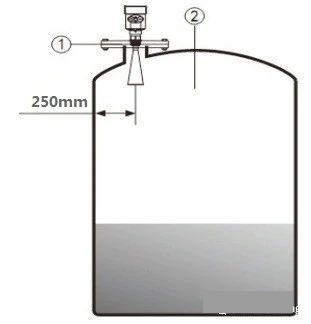

安装在直径的1/4处,且距离罐壁*小距离为大于250mm

注:①.基准面 ②.容器中央或者对称轴



2.锥形罐安装

锥形罐顶部平面,可装在罐顶正中间保证能测量到锥形底部。



3.固体料堆

固体料,有料堆或者料窝,天线要对准料面。若料面不平、锥角过大,必须使用万向法兰来调整天线角度,使天线尽量对准料面。



4.入料口

雷达不能安装在入料口的上方;

在室外安装时,应采取遮阳、防雨措施。

如图:①.正确 ②.错误



5.拱形、圆形罐


当雷达安装在拱形、圆形罐顶中间时,不只会产生间接回波还会收到多次回波的影响;多次回波可能比真正回波的阈值还大,因为通过顶部可集中多个回波;所以,不能将雷达安装在拱形、圆形罐顶的中部位置。


6.罐内障碍物


发射的微波波束所辐射的区域内有障碍物如人梯、限位开关、加热设备、支架等,会造成干扰,导致测量错误。若受影响需要加导波管进行测量。


7.接管高度要求

必须保证天线深入到罐里至少10mm的距离。
